  閥門系列  當前位置:閥門 >  閥門系列  > 放料閥  > 保溫放料閥
更新時間:2024-3-29 11:35:15
保溫放料閥 產品名稱: 保溫放料閥
產品類別: 保溫放料閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【保溫放料閥BFL41W】,是目前國內較大的《放料閥》在線銷售服務商。公司集成優質的保溫放料閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量放料閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
保溫放料閥BFL41W原理作用:
    放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。主要分為:上展式放料閥、下展式放料閥、放料球閥。適用于腐蝕性介質。上展式用于有攪拌器(除框式錨式)的反應釜放料;而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料,并進行特殊處理,使表面硬度達到HRC48~52,具有高耐磨、耐腐蝕的功能,保證了閥門的密封可靠性。上展式放料閥為閥瓣向上運動閥門打開,打開時閥門需克服介質作用力,打開時較關閉力矩大。下展式、柱塞式放料閥為閥瓣(柱塞)向下運動閥門打開,打開時運動方向與介質作用力相同,因而打開時較關閉力矩小。
    BFL41W保溫放料閥主要用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。保溫放料閥的夾套焊裝于放料閥的閥體,夾套保溫放料閥的側面設置有夾套的連接口。由于增加了夾套,此種放料閥的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格,但結構長度與同規格的放料閥相同,夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過保溫放料閥。
保溫放料閥BFL41W性能特點:
    ①保溫放料閥操作簡便,開關自由,運動靈活可靠;
    ②閥瓣裝置維修簡單,密封結構合理,密封可更換方便實用;
    ③保溫放料閥主要用于石油、化工、冶金、造紙等工業領域。做煤漿、礦漿等輸送啟閉放料用。其結構特點是使沉淀于儲藏罐及管道里的漿料得于流通引流。
保溫放料閥BFL41W技術參數:
    公稱通徑:DN25-DN150
    公稱壓力:1.0Mpa-2.5Mpa
    設計制造:GB/T 12237
    結構長度:HG/T 3704-2003;GB/T 12221;ASME B16.10
    法蘭尺寸:HG20592-97;ANSI B16.5
    試驗壓力:GB/T 13927-92;API1598
保溫放料閥BFL41W部件材質:
零件名稱 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB系列
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
閥桿 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

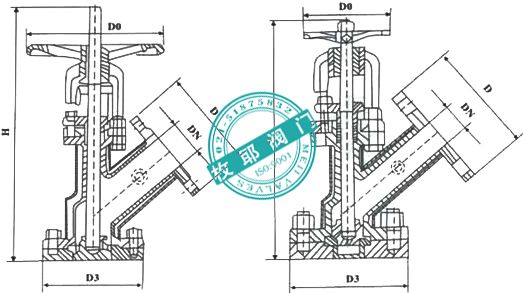

保溫放料閥BFL41W外形尺寸:

口徑 上展式 下展式
D D3 H D0 D D3 H D0
25 115 115 270 160 115 135 225 160
32 135 135 285 160 135 145 300 160
40 145 145 355 180 145 160 340 180
50 160 160 370 180 160 180 345 180
65 180 180 465 220 180 195 425 220
80 195 195 480 250 195 215 445 250
100 215 215 590 280 215 260 535 280
125 245 245 730 300 245 280 585 300
150 280 280 775 320 280 330 665 320
保溫放料閥BFL41W產品實拍:

保溫放料閥BFL41W檢測報告:
保溫放料閥BFL41W使用說明:
    ①放料閥安裝前,應取下出口端封頭,檢查閥內腔及閥瓣、閥座和閥桿等內件是否有污物附著,擦洗閥瓣和閥座兩密封面;
    ②按設計的連接方式將放料閥固定在管路上,固接時不應使閥體承受較大的拉、壓、彎曲或扭曲應力;
    ③放料閥操作即是開啟和關閉,對手動放料閥,手輪上標出啟閉方向指示箭頭和文字,在閥上同時設置開度指示器,順時針?lè)较蛐D(zhuǎn)手輪,放料閥關閉,逆時針?lè)较蛐D(zhuǎn)手輪,則放料閥開啟,開度指示器可指明放料閥的啟閉狀態;
    ④關閉時應用力關緊,以防止內漏,不允許在閥內帶壓狀態下更換填料,但可適當壓縮填料;
    ⑤開啟初和關閉終時所需啟閉力矩較大,啟閉放料閥時只允許一個人雙手握住手輪邊緣用力旋轉手輪,絕不允許使用杠桿或其它工具增大啟閉力矩,以防止損壞手輪、閥桿或閥桿螺母等零部件;
    ⑥保溫放料閥BFL41W安裝使用說明書下載。
保溫放料閥BFL41W應用業績:
    南京生物藥業反應釜
