  閥門系列  當前位置:閥門 >  閥門系列  > 呼吸閥  > 阻火呼吸閥
更新時間:2024-3-29 11:35:15

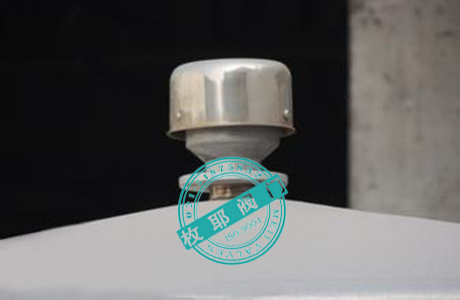

阻火透氣帽 產品名稱: 阻火透氣帽
產品類別: 阻火呼吸閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【阻火透氣帽FZT-1】,是目前國內較大的《呼吸閥》在線銷售服務商。公司集成優質的阻火透氣帽生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量呼吸閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
阻火透氣帽FZT-1原理作用:
    呼吸閥由壓力閥和真空閥組成,安裝于貨油艙透氣管上,能隨貨油艙內油氣正負壓變化而自動啟閉,使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時,呼吸閥不工作,保持油罐的密閉性;當往罐內補充介質,使罐內上部氣體空間的壓力升高,到呼吸閥的操作正壓時,壓力閥被頂開,氣體從呼吸閥呼出口逸出,使罐內壓力不在繼續增高;罐外的大氣將頂開呼吸閥的負壓閥盤。
    根據中國《石油化工設計防火規范》GB50160的規定:"甲、乙類液體的固定拱頂罐,應設阻火器和呼吸閥",為了滿足這一要求,我公司開發了全天候(防火)呼吸閥的完整系列。具有造型科學新穎、規格型號齊全、結構緊湊、重量輕、通氣量大、泄漏小等特點。產品結構有呼吸型、單呼型、單吸型、異徑型、夾套型。各種結構形式均可配備阻火器,也可配上所需的呼、吸端連接管,同時對油品、化工品、食品不同介質的儲罐采用不同材質制造,完全滿足各類儲運系統工藝要求。
    FZT-1阻火透氣帽的頂帽采用耐火鋁板,殼體為鑄鋁。阻火芯有不銹鋼波紋板和鋁波紋板兩種,符合CB-5908-2005的技術要求。當油罐料膨脹或進油時,即通過阻火芯波紋板向外排氣。當油罐內向外放油時又向罐內吸氣,并阻止和杜絕一切火源從此通過,確保油罐安全。
阻火透氣帽FZT-1性能特點:
    FZT-1防爆阻火透氣帽是加油站、小型油罐透氣不可少配套設備,是原設計的更新?lián)Q代產品。
阻火透氣帽FZT-1技術參數:
    公稱通徑:DN40-DN300
    執行標準:按SY/T0511-1996《石油儲罐呼吸閥》和API2000的標準進行生產檢驗和驗收
呼吸閥操作壓
壓力 等級
A B C D
呼出壓力 +355Pa(36mmH20) +980Pa(100mmH20) +1765Pa(180mmH20) 由用戶定
吸入壓力 -295Pa(30mmH20) -295Pa(30mmH20) -392Pa(40mmH20) 由用戶定
呼吸閥通氣量和泄漏量
代號 規格mm 50 80 100 150 200 250
壓力等級Pa 通氣量m3/h
A +335 25 60 90 190 340 550
-295 20 50 75 160 280 450
B +980 30 70 100 200 380 600
-295 20 50 75 160 280 450
C +1765 40 95 140 280 500 800
-295 20 50 75 160 280 450
標準允許泄漏量m3/h ≤0.04 ≤0.4
阻火透氣帽FZT-1部件材質:
名稱 殼體 閥盤 導桿 阻火層 密封座 適用介質
代號 材料
ZALSi7Mg 鑄鋁合金 鋁合金 1Cr13 304 聚四氟乙烯 油品
CS 碳鋼 304 304 304 聚四氟乙烯 油品、化工品
OCr18Ni9 SS304 304 304 304 聚四氟乙烯 化工品
00Cr19Ni11 SS304L 304L 304L 304L 聚四氟乙烯 化工品
0Cr17Ni12Mo2 SS316 316 316 316 聚四氟乙烯 化工品
00Cr17Ni14Mo2 SS316L 316L 316L 316L 聚四氟乙烯 化工品

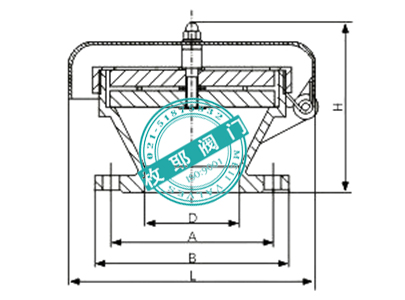

阻火透氣帽FZT-1外形尺寸:

通徑 D A B L H
DN40 Φ40 Φ100 Φ130 184 184
DN50 Φ50 Φ110 Φ140 194 184
DN80 Φ80 Φ150 Φ185 258 190
DN100 Φ100 Φ170 Φ205 258 190
DN150 Φ150 Φ225 Φ260 345 200
DN200 Φ200 Φ280 Φ315 472 225
DN250 Φ250 Φ335 Φ370 576 260
DN300 Φ300 Φ395 Φ435 680 295

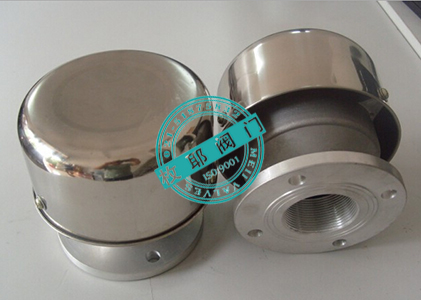

阻火透氣帽FZT-1產品實拍:

阻火透氣帽FZT-1檢測報告:
阻火透氣帽FZT-1使用說明:
    為確保呼吸閥的性能達到完全使用的目的,呼吸閥在半年進行檢查和保養:
    ①檢查壓力閥盤和真空閥盤動作是否靈活,導桿閥環接觸有無損傷;
    ②重新安裝壓力閥盤時,要保證接觸面嚴密,導桿升降靈活;
    ③啟用新的呼吸閥時,必須清除閥盤間的防震物,呼吸閥一定要垂直安裝;
    ④把呼吸閥的封蓋拿掉,可與儲罐阻火器配合使用;
    ⑤阻火透氣帽FZT-1安裝使用說明書下載。
阻火透氣帽FZT-1應用業績:
