  閥門系列  當前位置：閥門 >  閥門系列  > 止回閥  > 緩閉止回閥
更新時間：2024-3-29 11:35:15

  產品列表 產品列表：

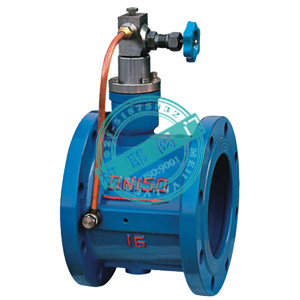

微阻緩閉止回閥
 微阻緩閉止回閥
HH44X微阻緩閉止回閥工作原理是靠進水口介質的流速水頭作用,閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔,將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時),由于閥瓣的自重和水倒流的作用,使閥瓣自動關閉。但是由于活塞處于推出位置,頂住閥瓣,使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過,這時就減弱了水錘壓力。當閥瓣壓在活塞的端部時,由于反作用力的產生,使活塞后腔的水阻止活塞退出,亦阻止閥瓣的關閉,這時只能通過微量調節閥緩緩流回隔離裝置,使閥瓣徐徐關閉。閥瓣分成快速和緩慢兩步關閉達到了既防逆又減弱水錘的作用�；钊斐鲩L(zhǎng)短決定了閥瓣緩閉的開度。緩閉開度大,水錘小,延長關閉時間；反之,開度小,會產生破壞性水錘。因此,本產品在結構上采用了緩閉開度調節器,即用拉桿對活塞伸出的長度進行控制。管路的長短決定水錘峰值的周期,為了適應各種系統的緩閉時間的要求,本閥設制了一個微量調節閥,可根據水錘峰值到來的時間長短,準確控制活塞后腔壓縮水的流量,也就是控制閥瓣的緩閉時間。關閉時間由0～60s任意調節。
查看詳情

微阻緩閉蝶式止回閥
 微阻緩閉蝶式止回閥
HH49X微阻緩閉蝶式止回閥原理為依靠進口介質的推力作用,將兩塊閥瓣平穩推開;在此同時,進口的壓力介質進入油缸內活塞的下部,推動活塞,將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端,使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時,介質將產生回流,此時閥瓣在彈簧和介質回流的作用下,將自動關閉。但由于活塞桿處于伸出的位置,頂住閥瓣不能全部關閉,還剩有20%左右的面積使介質通過,從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉,達到既防電機逆轉又起消除靜音作用。
查看詳情
