上海枚耶閥門有限公司主要銷售【微阻緩閉蝶式止回閥HH49X】，是目前國內較大的《止回閥》在線銷售服務商。公司集成優質的微阻緩閉蝶式止回閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量止回閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

微阻緩閉蝶式止回閥HH49X原理作用：

    止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。
    HH49X微阻緩閉蝶式止回閥原理為依靠進口介質的推力作用，將兩塊閥瓣平穩推開；在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。

微阻緩閉蝶式止回閥HH49X性能特點：

    ①體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右；
    ②緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘；
    ③橡膠軟密封，封閉性能好，耐磨損，使用壽命長；
    ④橡膠緩沖，啟閉平穩，無振動，無噪音；
    ⑤比老式止回閥流阻小，有明顯的節能效果。

微阻緩閉蝶式止回閥HH49X技術參數：

型號	公稱壓力	強度試驗壓力	密封壓力	適用溫度	適用介質	緩閉時間
HH46X HH48X HH49X	1.0MPa	1.5MPa	1.1MPa	≤80℃	海水  污水  清水	≤60秒
	1.6MPa	2.4MPa	1.76MPa
	2.5MPa	3.75MPa	2.75MPa

微阻緩閉蝶式止回閥HH49X部件材質：

閥體	鑄鐵、鑄鋼、不銹鋼
閥瓣	碳鋼
閥桿、油缸、活塞	不銹鋼
彈簧	不銹鋼
閥座	丁腈橡膠

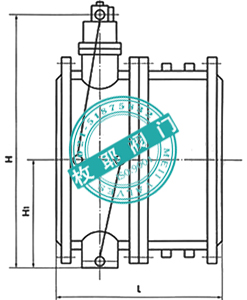

微阻緩閉蝶式止回閥HH49X外形尺寸：

公稱壓力	公稱通徑	尺寸			公稱壓力	公稱通徑	尺寸
		L	H	H1			L	H	H1
1.0/1.6/2.5 MPa	40	140	200	88	1.0/1.6/2.5 MPa	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	640	379
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	630	1210	770

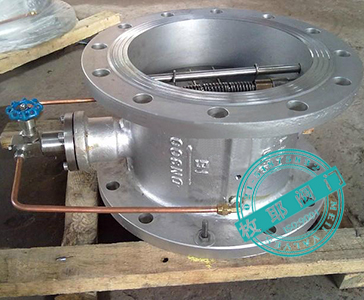

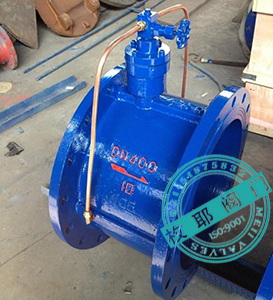

微阻緩閉蝶式止回閥HH49X產品實拍：



微阻緩閉蝶式止回閥HH49X檢測報告：

微阻緩閉蝶式止回閥HH49X使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②為保證閥門的正常使用，盡可能在管路進口處安裝過濾器，避免雜質卡在閥瓣，導致閥門不止回；
    ③微阻緩閉蝶式止回閥HH49X安裝使用說明書下載。

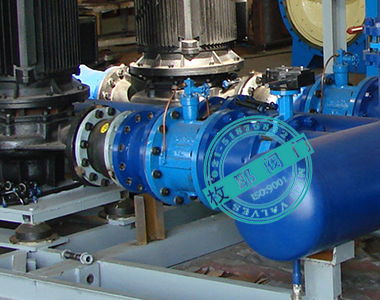

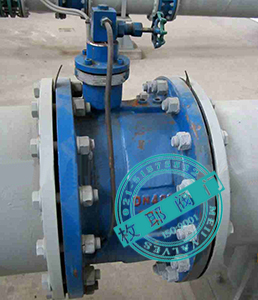

微阻緩閉蝶式止回閥HH49X應用業績：
