  閥門系列  當前位置:閥門 >  閥門系列  > 排氣閥  > 高速排氣閥
更新時間:2024-3-29 11:35:15
全壓高速排氣閥 產品名稱: 全壓高速排氣閥
產品類別: 高速排氣閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

       上海枚耶閥門有限公司主要銷售【全壓高速排氣閥QSP】,是目前國內較大的《排氣閥》在線銷售服務商。公司集成優質的全壓高速排氣閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量排氣閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
全壓高速排氣閥QSP原理作用:
       全壓高速排氣閥由下閥體,中閥體,浮筒,浮筒桿,閥芯,蓋板,活塞桿,膜片及閥蓋等組成的全壓高速排氣閥,其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動,并由此實現通過浮筒升降控制閥芯的升降啟閉,即當浮筒下降(閥體里充滿氣體)時,閥芯上升,打開小閥口,并關閉小排氣帽上的排氣口,使氣體通過導管進入液壓罐內,當浮筒在浮力作用下上升時候,閥芯下降,關閉小閥口,同時打開排氣帽上的排氣口,使液壓罐通過導管,直通大氣泄壓,且當浮筒下降,液壓缸內充滿氣體時,閥門上的大排氣口自動關閉。當水泵停止,管內水流空時或遇到管內產生負壓時,吸入空氣,確保管線安全。
全壓高速排氣閥QSP性能特點:
       全壓高速排氣閥是國內目前較先進的氣缸式排氣閥,在結構性能上完全超越了普通高速(雙口)排氣閥和復合式排氣閥,對于管道中的氣體,無論是多段水柱,氣柱相間,有壓無壓均可連續高速排出管道,浮球不頂在排氣口上,不存在卡壞問題,少量氣體可通過微孔排出,管道出現負壓時可注氣,防氣染并緩沖水錘升壓,解除新建管路試車之險,排氣之難,減少城市管網爆管事故,減阻節能,減少壓力震蕩,提高整個供水系統安全可靠性。
全壓高速排氣閥QSP技術參數:
公稱通徑DN(mm) 20(2")~400(16")
公稱壓力PN(Mpa) 1.0~1.6
使用溫度(℃) 0~95
適用介質
全壓高速排氣閥QSP部件材質:
序號代表 1 2 3 4 5 6 7
零件名稱 閥體 導向護桶 浮筒 大排氣組件 小排氣組件 汽缸組件 破壞閥
材質屬性 鑄鋼 不銹鋼 不銹鋼 組合件 組合件 組合件
全壓高速排氣閥QSP外形尺寸:

DN D D1 D2 Z-d L H
50/65 195 160 135 4-18 300 620
80 195 160 135 8-18 500 620
100 215 180 155 8-18 500 620
150 280 240 210 8-23 620 740
200 340 295 266 8-23 620 780
250 395 350 319 12-23 620 820
300 445 400 370 12-23 620 850
400 565 515 480 16-25 700 910

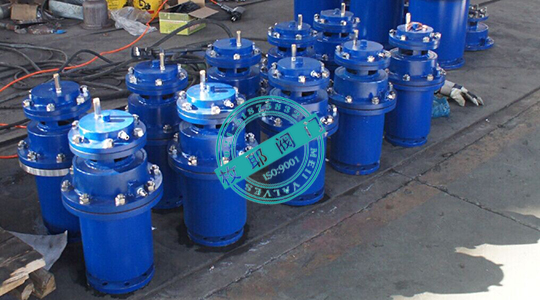

全壓高速排氣閥QSP產品實拍:

全壓高速排氣閥QSP檢測報告:
全壓高速排氣閥QSP使用說明:
       ①排氣閥必須安裝在管道在較高點或管道高低處(安裝位置:a/水泵出口,逆止閥之前的橫管上,在水泵啟動時排氣,停車時呼氣;b/管路下坡處的橫管上;c/當水泵停止時,可能造成真空或負壓處;d/長距離管線中,每隔1-1.5公里處的橫管處;e/橫管的較高處,立管的頂端);
       ②建議在排氣閥下方安裝關斷閥,以備檢修或更換;
       ③全壓高速排氣閥QSP安裝使用說明書下載。
全壓高速排氣閥QSP應用業績:
       上海城市供水管網
