  閥門系列  當前位置:閥門 >  閥門系列  > 排氣閥  > 防水錘空氣閥
更新時間:2024-3-29 11:35:15
注氣微排閥/真空破壞閥 產品名稱: 注氣微排閥/真空破壞閥
產品類別: 防水錘空氣閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

       上海枚耶閥門有限公司主要銷售【注氣微排閥(真空破壞閥)AV0830】,是目前國內較大的《排氣閥》在線銷售服務商。公司集成優質的注氣微排閥(真空破壞閥)生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量排氣閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
注氣微排閥(真空破壞閥)AV0830原理作用:
       本閥適用于介質為水的管道上,作為吸入和排除管道內氣體的設備,以提高輸送水設備的效率和 保護管道不致變形、破裂,是管道必備之設備。
       消除斷流彌合水錘真空破壞與微量排氣復合閥:當水柱分離時,可高速吸氣,破壞真空;當斷流 彌合時不高速排氣,氣囊起緩沖作用,但可微量排氣,逐漸排除積存的空氣。
       真空破壞閥和復合式微量排氣閥能在管路或容器壓力降到大氣壓以下某一值(通常為-1/4psi=-1724pa)時開啟,吸入大量空氣,在恢復正壓時重新關閉,并逐漸排除積累的空氣。該復合 注氣微排閥由兩個獨立的真空破壞閥和微量排氣閥通過連通管組合而成,按整體產品作出廠試驗,吸氣面積比同口徑的空氣閥面積大10%,以保證快速吸入空氣。其中所連帶的微量排氣閥可選擇合適的口徑以便在系統壓力下排除空氣。
       具有三種功能:①高速吸氣;②微量排氣;③不高速排氣。吸氣后不高速排氣,暫留存氣囊作緩沖作用;吸氣后微量排氣,緩慢排除管道中的氣體,減少阻力節約能源。感應負壓靈敏開啟,開啟負壓值不低于-1724pa。
注氣微排閥(真空破壞閥)AV0830性能特點:
       ①注氣微排閥真空開啟值可調,既適用于污水和廢水,又可適用于清水;
       ②大尺寸孔口,具有比標準孔口更大的高速吸氣能力。
注氣微排閥(真空破壞閥)AV0830技術參數:
公稱通徑DN(mm) 50(2")~350(14")
公稱壓力PN(Mpa) 1.0~6.4
使用溫度(℃) 0~90
適用介質 水、污水

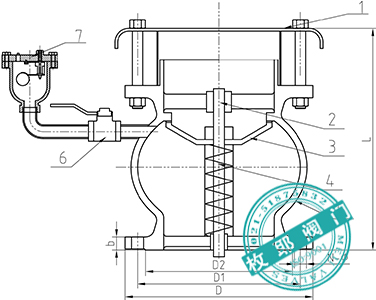

注氣微排閥(真空破壞閥)AV0830部件材質:
序號 1 2 3 4 5 6 7
零件名稱 閥蓋 閥桿 閥瓣 彈簧 閥體 球閥 微量排氣閥
材質屬性 碳鋼 不銹鋼 不銹鋼 碳鋼、不銹鋼 彈簧鋼 碳鋼、不銹鋼 不銹鋼 碳鋼、不銹鋼

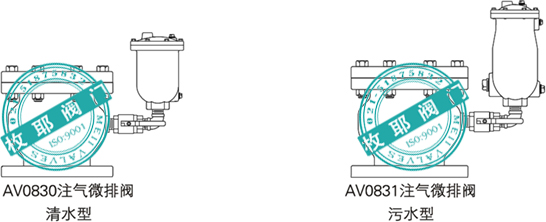

注氣微排閥(真空破壞閥)AV0830外形尺寸:
口徑 L D D1 D2 b N-Φ
50 180 165 125 102 18 4-18
65 190 185 145 122 18 8-18
80 210 200 160 138 20 8-18
100 225 220 180 158 20 8-18
125 250 250 210 188 22 8-22
150 270 285 240 212 22 8-22
200 310 340 295 268 24 12-22
250 370 405 355 320 26 12-26
300 380 460 410 378 28 12-26

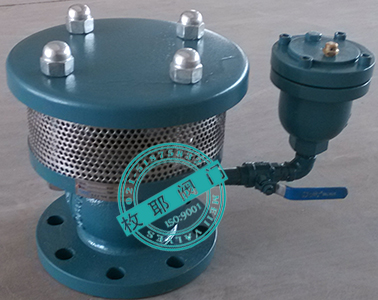

注氣微排閥(真空破壞閥)AV0830產品實拍:

注氣微排閥(真空破壞閥)AV0830檢測報告:
注氣微排閥(真空破壞閥)AV0830使用說明:
       ①要垂直安裝本閥,立管系統應在較高點,水平管系統應安裝在較末端;
       ②管道開孔處安裝人孔:在長距離大管在線開個小孔,當水流到達開孔位置時,由于空間狹隘,無法形成氣體聚集區,故無法分離氣液混合物,就不能有效的排除管線內的氣體,所以在開孔處安裝人孔,形成氣體聚集區,可以有效的分離氣液,排除管道內的氣體;
       ③在排氣閥下面加裝緩沖塞閥:在管線注滿水情況下,因管道壓力大,當水流到達管道開孔處,此時管道壓力聚集在空氣閥底端,在沒有安裝緩沖塞閥時,過大的水流壓力會對排氣閥里面的部件產生破壞,進而發生諸如排氣閥漏水、不排氣等現象,所以建議在排氣閥下面特別是在高壓管路的排氣閥下面加裝緩沖塞閥;
       ④注氣微排閥(真空破壞閥)AV0830安裝使用說明書下載。
注氣微排閥(真空破壞閥)AV0830應用業績:
       遼寧大孤山緊急供水項目
