產品名稱： |
焊接截止閥 |
| 產品類別： |
焊接截止閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【焊接截止閥J61H,Y】，是目前國內較大的《截止閥》在線銷售服務商。公司集成優質的焊接截止閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量截止閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非�？煽康那袛鄤�(dòng)作，使得它適合作為介質的切斷或調節及節流使用。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
J61H、J61Y型PN200~PN320高溫對接焊電站截止閥適用于公稱壓力PN200~PN320及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質。
①閥門中腔采用壓力自緊式密封結構，密封性能越好，支管兩端為焊接結構，焊接坡口可按標準或用戶要求配接；
②閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長；
③閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性；
④閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
|
焊接截止閥J61H,Y技術參數：
|
|
型號
|
J61H-200V
|
J41Y-200V
|
|
工作壓力
|
19.6MPa
|
15.58MPa
|
6.96MPa
|
19.6MPa
|
15.58MPa
|
6.96MPa
|
|
適用溫度
|
≤200℃
|
≤450℃
|
≤570℃
|
≤200℃
|
≤450℃
|
≤570℃
|
|
適用介質
|
水、蒸汽等
|
|
閥體、閥蓋
|
鉻鉬釩鋼
|
|
閥瓣
|
鉻鉬釩鋼＋堆焊硬質合金
|
|
閥座
|
鉻鉬釩鋼＋堆焊硬質合金
|
|
閥桿
|
鉻鉬釩鋼
|
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
重量
|
|
L
|
D1
|
D2
|
D3
|
∝
|
H
|
D0
|
|
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、 P54/170V
|
|
|
1O
|
120
|
12
|
25
|
/
|
37.5°
|
185
|
140
|
2.8
|
|
|
15
|
150
|
17
|
36
|
/
|
37.5°
|
247
|
200
|
7.5
|
|
|
20
|
135 170
|
22
|
42
|
/
|
37.5°
|
248
|
200
|
9
|
|
|
25
|
135 170
|
26
|
42
|
/
|
37.5°
|
248
|
240
|
9,5
|
|
|
32
|
170 180
|
31
|
44
|
/
|
37.5°
|
248.5
|
280
|
15
|
|
|
40
|
230
|
38
|
60
|
/
|
37.5°
|
440
|
280
|
23
|
|
|
50(1)
|
250
|
50
|
82
|
/
|
32°
|
450
|
320
|
60
|
|
|
50(2)
|
320 350
|
50
|
82
|
/
|
32°
|
450
|
320
|
64
|
|
|
65
|
370 260
|
69
|
100
|
110
|
32°
|
669
|
400
|
74
|
|
|
80
|
400 430
|
84
|
108
|
130
|
32°
|
669
|
450
|
112.5
|
|
|
100
|
455 560
|
107
|
144
|
165
|
32°
|
755
|
500
|
178.5
|
|

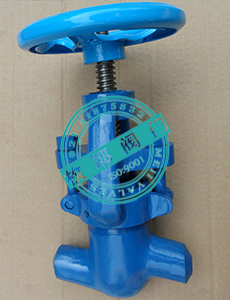

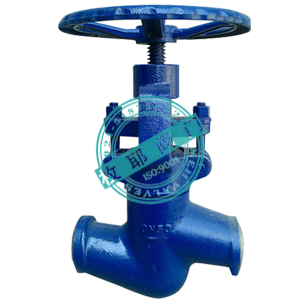

焊接截止閥J61H,Y產品實拍：
|
|
焊接截止閥J61H,Y檢測報告：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②焊接截止閥J61H,Y安裝使用說明書下載。
|
焊接截止閥J61H,Y應用業績：
|
神龍發電廠
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：焊接截止閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
| ①品質保障： |
a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。 |
| b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。 |
| ②購置成本： |
給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。 |
| ③交貨周期： |
倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。 |
| ④售后服務： |
a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。 |
| b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。 |
| c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。 |
| d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。 |
|
