上海枚耶閥門有限公司主要銷售【直通式襯氟截止閥J41F】，是目前國內較大的《截止閥》在線銷售服務商。公司集成優質的直通式襯氟截止閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量截止閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

直通式襯氟截止閥J41F原理作用：

    截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節及節流使用。
    截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
    J41F直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強,被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全,表面均勻包覆一層FEP。

直通式襯氟截止閥J41F性能特點：

    設計制造：GB 12233/GB 12235
    結構長度：GB 12221
    法蘭尺寸：JB78/JB79
    壓力實驗：GB/T 13927

直通式襯氟截止閥J41F技術參數：

公稱通徑	DN15-DN350	適用溫度	-10℃-180℃
公稱壓力	1.0Mpa-2.5Mpa	適用介質	酸、堿、鹽、王水、有機酸等強腐蝕性介質

直通式襯氟截止閥J41F部件材質：

零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
	Z	C	P	R	PL	RL
閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
閥桿	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
活節螺栓	35		1Cr17Ni2		1Cr17Ni2
閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
螺母			0Cr18Ni9		0Cr18Ni9

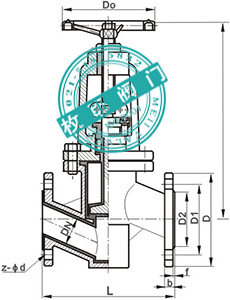

直通式襯氟截止閥J41F外形尺寸：

公稱通徑		標準值							參考值
DN(mm)	NPS	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
		PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295

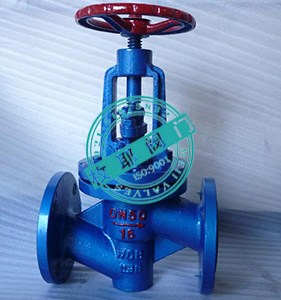

直通式襯氟截止閥J41F產品實拍：

直通式襯氟截止閥J41F檢測報告：

直通式襯氟截止閥J41F使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②直通式襯氟截止閥J41F安裝使用說明書下載。

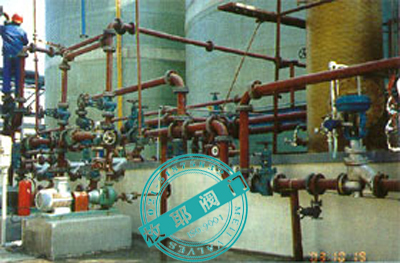

直通式襯氟截止閥J41F應用業績：
