上海枚耶閥門有限公司主要銷售【對夾式動態流量平衡閥TE103】，是目前國內較大的《平衡閥》在線銷售服務商。公司集成優質的對夾式動態流量平衡閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量平衡閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
對夾式動態流量平衡閥TE103原理作用：
|
平衡閥是在水力工況下，起到流量平衡調節的閥門。一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥。平衡閥的對用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試,更要裝在回水管上。注意：安裝有靜態平衡閥的系統,必須要通過專門的儀器調試，才能達到精確的流量平衡。
每一個閥出廠時設定流量；其中的閥芯決定流量。閥體內安裝多個閥芯,流量范圍廣(2-730立方米/小時)。閥上可安裝壓力檢測孔,便于檢驗工作狀況。需配對夾式法蘭和墊圍。
|
對夾式動態流量平衡閥TE103性能特點：
|
動態流量平衡閥使閥膽能根據水系統不時的壓差變化而變化,保證不會超過原先設定的水流量并吸收過量的壓差,從而實現整個水系同壓力和流量的自動平衡,因而,使用它的益處有：
①業主及施工單位：
不需要進行系統調試：可以為您節約大量的時間,縮短竣工日期；不需要安裝同程管理：可以為您增加使用的面積和空間、節約安裝及材料費用；
方便使用：工程安裝分期完工或設備分期使用都不會影響水系統平衡；
方便更改：當某些區域的水系統需要重新設計時,不會影響其它區域的水系統設計和平衡減少耗電量：由于整個水系統得到平衡,保證制冷機組(鍋爐、換熱器)及水泵以較佳的工作狀態運行,具有明顯的節能效果；
降低磨損和減少浪費：由于保證水流量不會超過原來設計,保障所有設備的耐用性,避免流量過大而造成的銅管損耗；
提高安全性：由于水系統的流量平衡是自動進行,杜絕了人為破壞性調節的可能性。
②對設計人員：
減輕了工作量：無需對整個管道進行繁瑣的阻力計算,加快設計速度；
可以大膽使用異程式系統：節省管材、相應材料及安裝費用,把平衡水力系統的工作交給動態流量平衡閥來完成；可以避免因水系統不平衡帶來的其他許多麻煩。
|
對夾式動態流量平衡閥TE103技術參數：
|
與動態流量平衡閥工作的較小壓降值相同(14KPa或35KPa)
計算實例：所需壓降=動態流量平衡閥工作的較小壓降14或35KPa泵的揚程=以上所需壓降+系統其他的壓降
|
口徑
|
較少閥芯數
|
較多閥芯數
|
P范圍
|
流量(m3/h)
|
較小壓差
|
|
65
|
1
|
1
|
14-220
|
2-18
|
14
|
|
65
|
1
|
1
|
35-410
|
3-27
|
35
|
|
80
|
1
|
1
|
14-220
|
16-31
|
14
|
|
80
|
1
|
1
|
35-410
|
19-38
|
35
|
|
100
|
1
|
1
|
14-220
|
16-31
|
14
|
|
100
|
1
|
1
|
35-410
|
19-38
|
35
|
|
125
|
1
|
2
|
14-220
|
16-61
|
14
|
|
125
|
1
|
2
|
35-410
|
19-77
|
35
|
|
150
|
1
|
4
|
14-220
|
16-122
|
14
|
|
150
|
1
|
4
|
35-410
|
19-154
|
35
|
|
200
|
2
|
7
|
14-220
|
32-215
|
14
|
|
200
|
2
|
7
|
35-410
|
38-270
|
35
|
|
250
|
4
|
11
|
14-220
|
64-338
|
14
|
|
250
|
4
|
11
|
35-410
|
77-425
|
35
|
|
300
|
6
|
15
|
14-220
|
95-460
|
14
|
|
300
|
6
|
15
|
35-410
|
115-580
|
35
|
|
350
|
10
|
19
|
14-220
|
160-580
|
14
|
|
350
|
10
|
19
|
35-410
|
190-730
|
35
|
|
對夾式動態流量平衡閥TE103部件材質：
|
①閥體：鑄鐵、鑄鋼、不銹鋼
②閥芯AUTOFLOW：不銹鋼、青銅，表面經鍍鎳處理
|
對夾式動態流量平衡閥TE103外形尺寸：
|
|
口徑/A
|
B
|
C
|
D
|
重量/KG
|
|
65
|
188
|
185
|
152
|
7.62
|
|
80
|
263
|
200
|
223
|
11.58
|
|
100
|
267
|
220
|
223
|
12.38
|
|
125
|
271
|
250
|
223
|
16.55
|
|
150
|
271
|
280
|
223
|
24.11
|
|
200
|
287
|
360
|
223
|
41.62
|
|
250
|
295
|
425
|
223
|
58.09
|
|
300
|
311
|
515
|
223
|
93.27
|
|
350
|
319
|
555
|
223
|
108.17
|
|

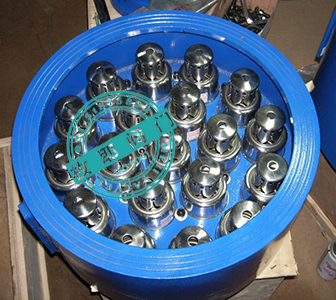

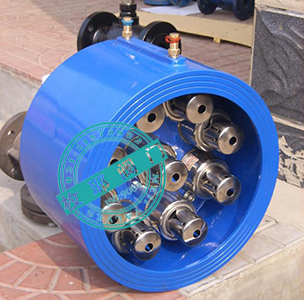

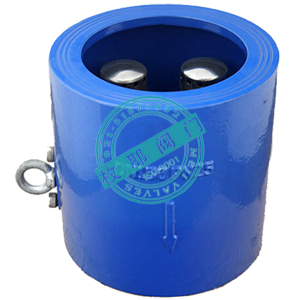

對夾式動態流量平衡閥TE103產品實拍：
|

|
對夾式動態流量平衡閥TE103檢測報告：
|
|
對夾式動態流量平衡閥TE103使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②對夾式動態流量平衡閥TE103安裝使用說明書下載。
|
對夾式動態流量平衡閥TE103應用業績：
|
萬達廣場
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：對夾式動態流量平衡閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
