  閥門系列  當前位置:閥門 >  閥門系列  > 平衡閥  > 靜態平衡閥
更新時間:2024-3-29 11:35:15
仿歐文托普靜態平衡閥 產品名稱: 仿歐文托普靜態平衡閥
產品類別: 靜態平衡閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【仿歐文托普靜態平衡閥STAD】,是目前國內較大的《平衡閥》在線銷售服務商。公司集成優質的仿歐文托普靜態平衡閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量平衡閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
仿歐文托普靜態平衡閥STAD原理作用:
    平衡閥是在水力工況下,起到流量平衡調節的閥門。一般分為:靜態平衡閥、動態平衡閥、壓差平衡閥。平衡閥的對用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度,即調整閥門的Kv值(Cv值)來到達流量的調節;動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥既可安裝在供水管上,也可以安裝在回水管上,一般要安裝在回水管上,尤其對于高溫環路,為方便調試,更要裝在回水管上。注意:安裝有靜態平衡閥的系統,必須要通過專門的儀器調試,才能達到精確的流量平衡。
    仿歐文托普靜態平衡閥STAD水利平衡閥用于完成一個系統中各分支回路間的水力平衡。斜閥柄結構形式,增大流量能力,所有功能部件在閥體同側,便于安裝和操作。
仿歐文托普靜態平衡閥STAD性能特點:
    ①具有預設定、測量、鎖閉、注/排水功能;
    ②測壓嘴為雙O型圈密封,并自關斷防止漏水;
    ③有清晰、準確的閥門開度指示,流量特性好。
仿歐文托普靜態平衡閥STAD技術參數:
靜態水力平衡閥選型
計算公式:Q=Kv×√(ΔP) (Q:流量,單位m3/h ;Kv:閥門參數 ;ΔP:閥門前后壓差,單位Bar)靜態平衡閥選型時,若無法準確知道所安裝處應補償?shù)淖枇χ禃r(shí),為不增加系統阻力,則閥門全開情況下其前后壓差不大于5KPa。
流量誤差 ±5%(50%~100%開度) 工作溫度 -20℃~150℃
工作壓力 PN25 連接方式 螺紋連接
仿歐文托普靜態平衡閥STAD部件材質:
閥體 黃銅/青銅 閥軸 銅合金
閥蓋 黃銅/青銅 測試口 帶EPDM密封的黃銅
閥錐 銅合金 密封 PTFE
仿歐文托普靜態平衡閥STAD外形尺寸:

DN D L H t kvs
15 1/2" 80 114 1302 3.88
20 3/4" 84 116 14.5 5.71
25 1" 97.5 119 16.8 8.89
32 1-1/4" 110 136 19.1 19.45
40 1-1/2" 120 138 19.1 27.51
50 2" 150 148 25.7 38.78

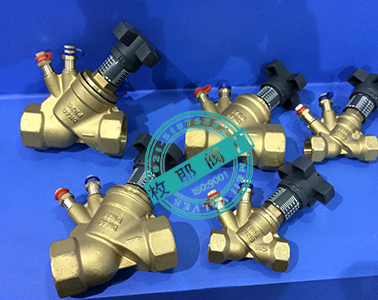

仿歐文托普靜態平衡閥STAD產品實拍:

仿歐文托普靜態平衡閥STAD檢測報告:
仿歐文托普靜態平衡閥STAD使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②仿歐文托普靜態平衡閥STAD安裝使用說明書下載。
仿歐文托普靜態平衡閥STAD應用業績:
