  閥門系列  當前位置:閥門 >  閥門系列  > 疏水閥  > 倒置桶疏水閥
更新時間:2024-3-29 11:35:15
倒置桶式蒸汽疏水閥 產品名稱: 倒置桶式蒸汽疏水閥
產品類別: 倒置桶疏水閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【倒置桶式蒸汽疏水閥981】,是目前國內較大的《疏水閥》在線銷售服務商。公司集成優質的倒置桶式蒸汽疏水閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量疏水閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
倒置桶式蒸汽疏水閥981原理作用:
    當蒸汽冷凝時釋放蒸發焓形成冷凝水,冷凝水中只含有飽和水焓,為了確保系統的較大傳熱效率,冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出;同時較大限度地自動防止蒸汽的泄漏。
    疏水閥根據原理作用的不同,可分為以下三種類型:機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作;熱靜力型、依靠液體溫度的變化而動作;熱動力型、依靠液體的熱動力學性質的變化而動作,一個蒸汽疏水閥的排水能力不能滿足要求時,可并聯安裝幾個蒸汽疏水閥。
    981倒置桶式蒸汽疏水閥利用冷凝水和蒸汽的密度差的工作原理,內部結構是由杠桿系統連接倒吊桶,克服蒸汽壓力開關,倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件,倒吊桶開口向下。裝置剛起動時,管道內出現空氣和低溫冷凝水,此時疏水閥是全開放,空氣和低溫冷凝水迅速排出,裝置很快提升溫度。當蒸汽進入倒吊桶內,倒吊桶產生向上浮力,倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔,能自動排空氣,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力向下沉,倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內,閥門再關閉,循環工作,間斷排水。
倒置桶式蒸汽疏水閥981性能特點:
    ①結構簡單,不易故障。無插銷或鉸鏈結構,無固定磨損,節能效果好。耐磨鉻鋼閥座,不銹鋼結構,使用壽命長;
    ②間歇排放雜質均可沖走,不積污垢,自動排空氣;
    ③有多種節流孔選擇,在不同壓力下,可達到較高排水流量;
    ④內部零件全安裝在閥蓋上,維修方便。
倒置桶式蒸汽疏水閥981技術參數:
公稱通徑 DN15-DN50 公稱壓力 1.6Mpa-6.4Mpa
較低工作壓力 0.01Mpa 較高允許溫度 550℃
較小過冷度 0℃ 較高允許背壓率 85%
倒置桶式蒸汽疏水閥981部件材質:
閥體 不銹鋼/碳鋼 閥蓋 不銹鋼/碳鋼
吊桶 不銹鋼 閥座 鎢鉻鈷合金
支架 不銹鋼 過濾網 不銹鋼

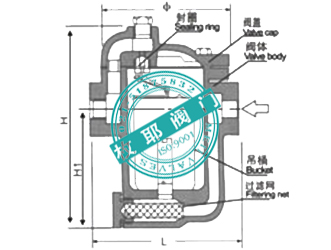

倒置桶式蒸汽疏水閥981外形尺寸:

型號 通徑 L H H1 Φ
980 DN15-DN25 125 180 102 103
981 DN15-DN25 125 180 102 103
982 DN20-DN25 170 238 130 145
983 DN32-DN40 205 322 192 178
984 DN32-DN40 235 380 212 203
985 DN40-DN50 255 416 252 220

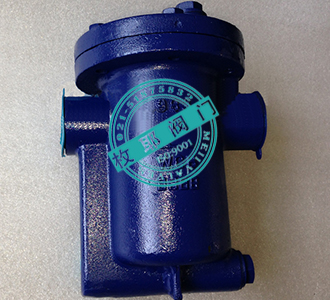

倒置桶式蒸汽疏水閥981產品實拍:

倒置桶式蒸汽疏水閥981檢測報告:
倒置桶式蒸汽疏水閥981使用說明:
    ①安裝時注意閥體上箭頭方向與管路介質流動方向應一致,用在可能發生凍結的地方,必須采用防凍措施;
    ②為保證疏水閥正常工作,安裝前必須清洗管路,除去雜物;必須在疏水閥上游安裝與管道同口徑的過濾器;
    ③安裝位置盡可能靠近加熱設備,應水平安裝在管路的較低點;每臺加熱設備各自安裝疏水閥,避免相互影響;
    ④冰凍條件下應盡量采用熱動力式、倒置桶式,熱靜力式,或者在系統停機時采用小型感溫型疏水閥徹底排空系統內的冷凝水;
    ⑤安裝機械式疏水閥時,必須盡量靠近排水口,否則容易造成蒸汽汽鎖現象;如無法靠近排水點,應采用含有破蒸汽汽鎖裝置的浮球式疏水閥;
    ⑥安裝熱靜力疏水閥時,如需要保持蒸汽空間無冷凝水,則應在疏水閥前有至少1米的不保溫冷卻段,每個換熱器應單獨疏水群組疏水會降低換熱器效率;
    ⑦倒置桶式蒸汽疏水閥981安裝使用說明書下載

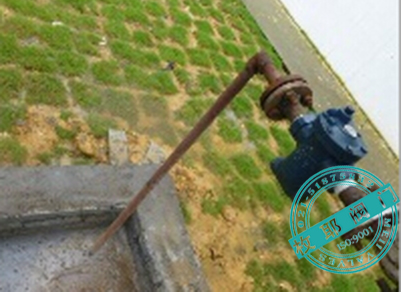

倒置桶式蒸汽疏水閥981應用業績:
