  閥門系列  當前位置:閥門 >  閥門系列  > 疏水閥  > 自由式疏水閥
更新時間:2024-3-29 11:35:15
自由浮球式蒸汽疏水閥 產品名稱: 自由浮球式蒸汽疏水閥
產品類別: 自由式疏水閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【自由浮球式蒸汽疏水閥CS41H】,是目前國內較大的《疏水閥》在線銷售服務商。公司集成優質的自由浮球式蒸汽疏水閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量疏水閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
自由浮球式蒸汽疏水閥CS41H原理作用:
    當蒸汽冷凝時釋放蒸發焓形成冷凝水,冷凝水中只含有飽和水焓,為了確保系統的較大傳熱效率,冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出;同時較大限度地自動防止蒸汽的泄漏。
    疏水閥根據原理作用的不同,可分為以下三種類型:機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作;熱靜力型、依靠液體溫度的變化而動作;熱動力型、依靠液體的熱動力學性質的變化而動作,一個蒸汽疏水閥的排水能力不能滿足要求時,可并聯安裝幾個蒸汽疏水閥。
    CS41H自由浮球式蒸汽疏水閥內部,沒有杠桿或其它五金件連接,自由浮球完全憑借液體的浮力作用運動。根據進入閥體的冷凝水量的大小同步調節自由浮球和閥嘴之間的距離,浮球本身就像一個閥門一樣來調節閥嘴開啟的大小及關閉。作為自由浮球本身一個高精度研磨的空心球體就是閥門,整個浮球表面就可以作為閥門密封面來使用。由于浮球是靠疏水閥閥體里面液體的浮力作用來運動而且蒸汽疏水閥里面冷凝水的液位總是高于閥嘴,所以閥嘴總是處于一個液封的狀態,可以保證沒有蒸汽泄漏。正是由于這種結構,浮球的閥座更穩定,更好的提升密封性保護。3點式支座,含有能完全關閉閥嘴的2個導向點,這兩個導向點加上閥嘴變成浮球的3點式支座。帶有這種3點支座結構的疏水閥,可以確保在冷凝水量極小的時候沒有液封的狀態下仍能確保沒有蒸汽(或者空氣或者氣體)泄漏。
自由浮球式蒸汽疏水閥CS41H性能特點:
    ①連續排放飽和凝結水加熱設備不會有水積聚,從而獲得較高的熱效率;
    ②蒸汽壓力變化時不受影響,浮球能自動調節閥座孔的開度,工作連續,性能穩定;
    ③排空氣性能好,有自動或手動排空氣裝置,無氣鎖現象,工作平穩無噪音。

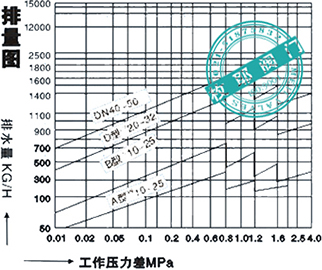

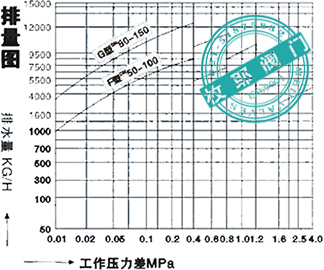

自由浮球式蒸汽疏水閥CS41H技術參數:
公稱通徑 DN15-DN150 節能效果 15%~40%
較低工作壓力 0.01Mpa 較高允許溫度 425℃
較小過冷度 0℃ 較高允許背壓率 85%

自由浮球式蒸汽疏水閥CS41H部件材質:
閥體 鑄鐵/碳鋼 閥蓋 鑄鐵/碳鋼
浮球 不銹鋼 閥座 鉻不銹鋼
墊片 不銹鋼金屬纏繞墊 內置過濾網 不銹鋼

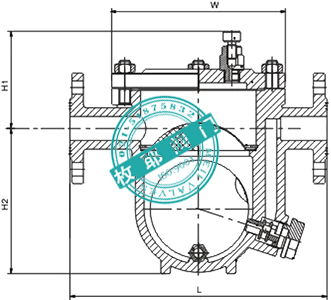

自由浮球式蒸汽疏水閥CS41H外形尺寸:

產品型號 公稱通徑 公稱壓力 較高允許溫度 閥體材質 連接尺寸
L H1 H2 W
CS41H-B DN15 PN16/PN25/PN40 350℃ WCB 195 95 107 132
DN20 PN16/PN25/PN40 350℃ WCB 195 97 105 132
DN25 PN16/PN25/PN40 350℃ WCB 215 102 112 140
CS41H-B DN15-25 PN64 350℃ WCB 250 115 105 /
DN32-50 PN64 350℃ WCB 350 120 210 /
CS41H-D DN25 PN16/PN25/PN40 350℃ WCB 270 103 151 180
DN32 PN16/PN25/PN40 350℃ WCB 270 109 155 180
DN40 PN16/PN25/PN40 350℃ WCB 280 112 170 184
DN50 PN16/PN25/PN40 350℃ WCB 290 117 175 195
CS41H-F DN50 PN16/PN25/PN40 350℃ WCB 410 132 129 270
DN65 PN16/PN25/PN40 350℃ WCB 410 140 137 270
DN80 PN16/PN25/PN40 350℃ WCB 430 148 313 275
DN100 PN16/PN25/PN40 350℃ WCB 430 158 323 280
CS41H-G DN80 PN16/PN25/PN40 350℃ WCB 550 147 331 335
DN100 PN16/PN25/PN40 350℃ WCB 550 147 331 335
DN125 PN16/PN25/PN40 350℃ WCB 550 170 354 335
DN150 PN16/PN25/PN40 350℃ WCB 550 170 354 335

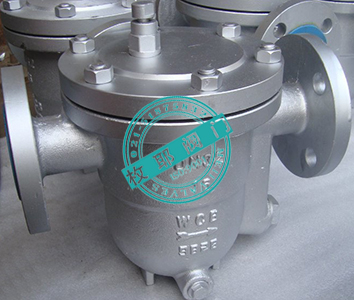

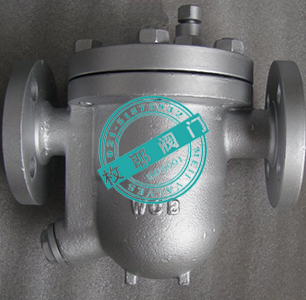

自由浮球式蒸汽疏水閥CS41H產品實拍:

自由浮球式蒸汽疏水閥CS41H檢測報告:
自由浮球式蒸汽疏水閥CS41H使用說明:
    ①安裝時注意閥體上箭頭方向與管路介質流動方向應一致,用在可能發生凍結的地方,必須采用防凍措施;
    ②為保證疏水閥正常工作,安裝前必須清洗管路,除去雜物;必須在疏水閥上游安裝與管道同口徑的過濾器;
    ③安裝位置盡可能靠近加熱設備,應水平安裝在管路的較低點;每臺加熱設備各自安裝疏水閥,避免相互影響;
    ④冰凍條件下應盡量采用熱動力式、倒置桶式,熱靜力式,或者在系統停機時采用小型感溫型疏水閥徹底排空系統內的冷凝水;
    ⑤安裝機械式疏水閥時,必須盡量靠近排水口,否則容易造成蒸汽汽鎖現象;如無法靠近排水點,應采用含有破蒸汽汽鎖裝置的浮球式疏水閥;
    ⑥安裝熱靜力疏水閥時,如需要保持蒸汽空間無冷凝水,則應在疏水閥前有至少1米的不保溫冷卻段,每個換熱器應單獨疏水群組疏水會降低換熱器效率;
    ⑦自由浮球式蒸汽疏水閥CS41H安裝使用說明書下載。

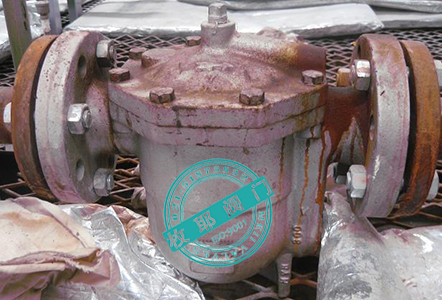

自由浮球式蒸汽疏水閥CS41H應用業績:
