上海枚耶閥門有限公司主要銷售【反沖洗過濾器ZPG】，是目前國內較大的《過濾器》在線銷售服務商。公司集成優質的反沖洗過濾器生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量過濾器現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

反沖洗過濾器ZPG原理作用：

    過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。過濾器具有結構先進，阻力小，排污方便等特點。過濾器適用介質可為水，油、氣。可按用戶要求制作濾網，內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
    過濾精度可由濾網的大小來控制，過濾面積可定做。過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52～1.2kpa。
    ZPG反沖洗過濾器，正常工作狀態：手動蝶閥開啟，即閥板平面與筒體軸線平行，(此時扳手亦與筒體軸線平行)排污閥關閉，此時水流從進口直接進入過濾網筒內部，經濾網過濾后由出口排出;反沖洗工作狀態:手動蝶閥關閉，即閥板平面與筒體軸線垂直，(此時扳手旋轉90度與筒體軸線垂直)，開啟排污閥，此時水流從進口進入過濾網筒前端，因蝶閥關閉，水流被閥板擋住，只能從前端網孔進入濾筒外側，大部分從出口流出，而由于排污口打開，濾筒后段水排出后壓力降低，故一部分水又從過濾器后段的網孔反沖入網筒內，從而達到從濾網外部沖洗粘附在網筒內壁上雜質的目的，雜質及污水從排污口排出。自動反沖洗過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水，循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且 易操作的全自動過濾裝置。

反沖洗過濾器ZPG性能特點：

    ①設計結構簡單；
    ②反清洗時間短，流量，壓力損失��；
    ③高精度過濾，出水水質穩定。

反沖洗過濾器ZPG技術參數：

公稱通徑	DN40-DN1500	公稱壓力	0.6Mpa-5.0Mpa
適用溫度	-30℃~380℃	適用介質	水、油品

不銹鋼絲網的技術特性

孔目數目(英寸)	絲徑	可攔截的粒徑(μm)	有效面積(%)	孔目數目(英寸)	絲徑	可攔截的粒徑(μm)	有效面積(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

篩網目數與粒徑（μm）對照表

目數	微米	目數	微米	目數	微米	目數	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

反沖洗過濾器ZPG部件材質：

閥體

碳鋼

過濾網

不銹鋼

反沖洗過濾器ZPG外形尺寸：

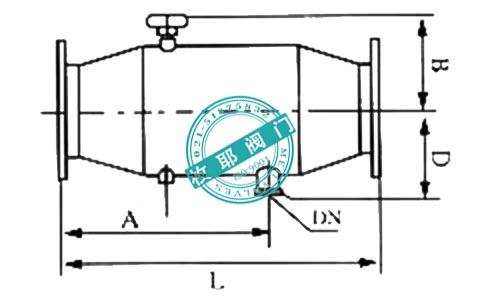

型號	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

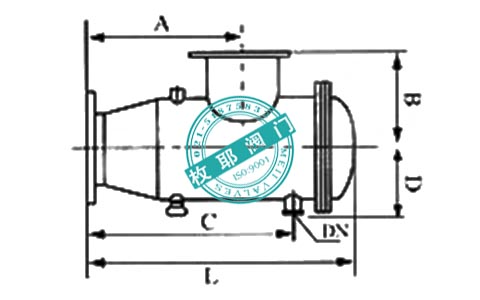

型號	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250

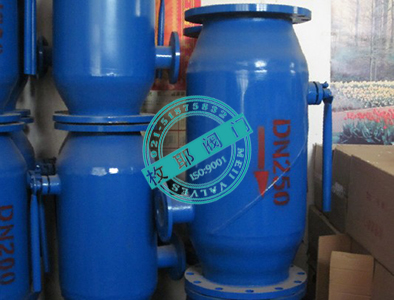

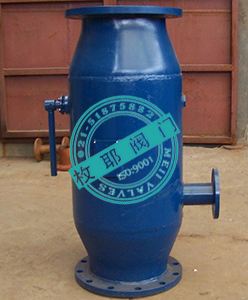

反沖洗過濾器ZPG產品實拍：



反沖洗過濾器ZPG檢測報告：

反沖洗過濾器ZPG使用說明：

    ①過濾器安裝時介質的流向必須與閥體上箭頭方向一致；
    ②應安裝在距所保護閥門的距離是其通徑的6-10倍處；
    ③安裝此閥門的管路必須設置旁路；
    ④進出口壓力差大于0.2MPa時應進行清理或清洗；
    ⑤反沖洗過濾器ZPG安裝使用說明書下載。

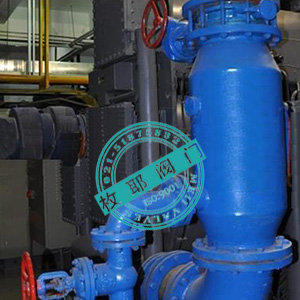

反沖洗過濾器ZPG應用業績：
