上海枚耶閥門有限公司主要銷售【U型過濾器UG】，是目前國內較大的《過濾器》在線銷售服務商。公司集成優質的U型過濾器生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量過濾器現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

U型過濾器UG原理作用：

    過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該法蘭式Y(jié)型過濾器具有結構先進，阻力小，排污方便等特點。法蘭式Y(jié)型過濾器適用介質可為水，油、氣�？砂从脩粢�求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
    過濾精度可由濾網的大小來控制，過濾面積可定做。Y型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52～1.2kpa。
    UGU型過濾器排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了較佳自動反沖洗過濾器全部功能。U型過濾器采用整體式閥體式多種過濾結構設計，雙排放接口，標準法蘭連接，可更換過濾內件，濾網精度18-500目可選，常規30目設計。具有壓力損失小，流通面積大，抗污性強，排污方便等優點。

U型過濾器UG性能特點：

    ①結構簡單，可靠性強；
    ②拆裝方便，易清洗、維護；
    ③濾網規格多，滿足不同場合過濾要求。

U型過濾器UG技術參數：

公稱通徑	DN15-DN300	公稱壓力	1.6Mpa-5.0Mpa
適用溫度	20℃~150℃	適用介質	水、油品、蒸汽

不銹鋼絲網的技術特性

孔目數目(英寸)	絲徑	可攔截的粒徑(μm)	有效面積(%)	孔目數目(英寸)	絲徑	可攔截的粒徑(μm)	有效面積(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

篩網目數與粒徑（μm）對照表

目數	微米	目數	微米	目數	微米	目數	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

U型過濾器UG部件材質：

閥體	碳鋼/不銹鋼	螺栓	不銹鋼
墊片	柔性石墨/金屬纏繞墊/PTFE	濾芯網	不銹鋼

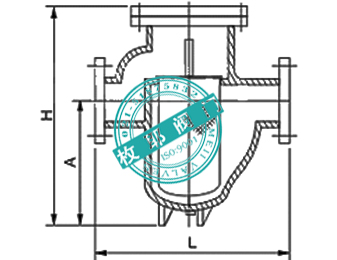

U型過濾器UG外形尺寸：

公稱通徑	A	L	H
10	150	80	125
15	150	80	125
20	180	100	153
25	180	100	153
40	200	155	304
50	300	155	340
65	340	220	380
80	400	250	420
100	500	295	502
150	600	335	650
200	786	395	770

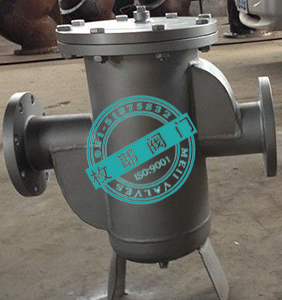

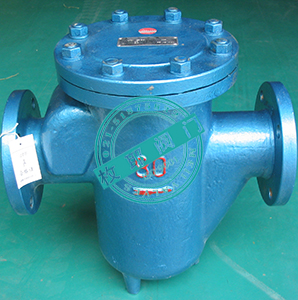

U型過濾器UG產品實拍：



U型過濾器UG檢測報告：

U型過濾器UG使用說明：

    ①過濾器安裝時介質的流向必須與閥體上箭頭方向一致；
    ②應安裝在距所保護閥門的距離是其通徑的6-10倍處；
    ③安裝此閥門的管路必須設置旁路；
    ④進出口壓力差大于0.2MPa時應進行清理或清洗；
    ⑤U型過濾器UG安裝使用說明書下載。

U型過濾器UG應用業績：

    燕山石化
