  閥門系列  當前位置:閥門 >  閥門系列  > 水力閥  > 遙控浮球閥
更新時間:2024-3-29 11:35:15

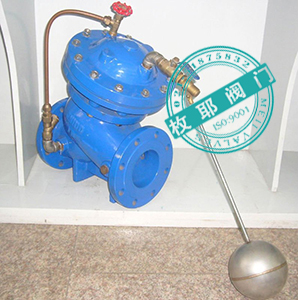

多功能遙控浮球閥 產品名稱: 多功能遙控浮球閥
產品類別: 遙控浮球閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【多功能遙控浮球閥F745X】,是目前國內較大的《水力控制閥》在線銷售服務商。公司集成優質的多功能遙控浮球閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量水力控制閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
多功能遙控浮球閥F745X原理作用:
    水力控制閥是以管道介質壓力為動力,進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成,根據使用的目的、功能場所的不同,可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。水力控制閥按結構可分為隔膜型和活塞型兩類。
    F745X多功能遙控浮球閥主要安裝于水池或高架水塔的進水口處,當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室水壓升高推動主閥關閉,供水停止;當水池水面下降后,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。液位控制精確,不受水壓干擾。
多功能遙控浮球閥F745X性能特點:
    ①動作靈敏,不會出現失控現象;
    ②具有緩開功能,可解決傳統的人為關閥開泵;
    ③無需人為操作,在管網運行的全過程中均為自動工作;
    ④在管路中立式或臥式安裝均可,水力控制閥性能不變;
    ⑤雙腔體形式設計,具有緩閉功能,可人為調設關閉時間,自動實現緩閉、消除水錘;
    ⑥具有良好的止回功能,采用良好彈性和高耐磨性橡膠做密封材料,關閉后可達滴水不漏。
多功能遙控浮球閥F745X技術參數:
公稱通徑 DN40-DN1000
公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
適用溫度 0℃~80℃
殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
較低動作壓力 P1≥0.07MPa
結構長度標準 Q/BYL-2002
法蘭長度標準 GB/T 17241.6;GB/T 9113
試驗壓力標準 GB/T 13927
多功能遙控浮球閥F745X部件材質:
閥體 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 閥蓋 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
彈簧 彈簧鋼/不銹鋼 閥桿 2Cr13
膜片 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 閥座 銅合金/不銹鋼
閥瓣 球墨鑄鐵 膜片壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
O型密封圈 丁腈橡膠/三元乙丙橡膠 O型圈壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼

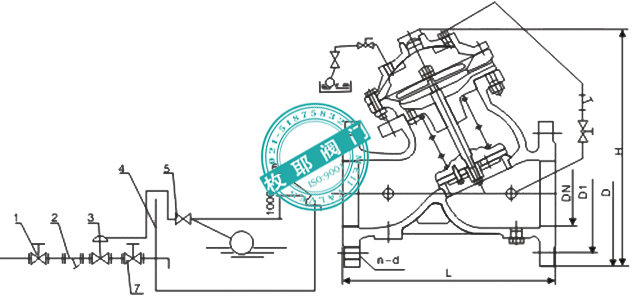

多功能遙控浮球閥F745X外形尺寸:

DN L H D D1 n-d
PN1.0 PN1.6

PN2.5

PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
300 600 927 445 460 485 400 10 430 12-22 12-26 16-30
350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
600 900 1600 780 840 / 725 770 / 20-30 20-36 /
700 980 1750 895 910 / 840 840 / 24-30 24-36 /
800 1120 1900 1015 1025 / 950 950 / 24-33 24-39 /
900 1220 2100 1115 / / 1050 / / 28-33 / /
1000 1320 2400 1230 / / 1160 / / 28-36 / /
多功能遙控浮球閥F745X產品實拍:

多功能遙控浮球閥F745X檢測報告:
多功能遙控浮球閥F745X使用說明:
    ①水力控制閥應采用一備一用安裝方式,避免水力閥故障后系統不能正常運行;
    ②水力控制閥的進水端應加裝過濾器,防止因雜質顆粒的堵塞而引起水力閥失靈;
    ③水力控制閥一般應水平安裝,安裝時介質的流向必須與水力閥上箭頭方向一致;
    ④水力控制閥安裝時,應在其前后兩端加裝關斷閥,方便后續水力控制閥的維護;
    ⑤水力控制閥管段不應有氣堵、氣阻現象,在管網較高位置等存氣段應加裝排氣閥;
    ⑥多功能遙控浮球閥F745X安裝使用說明書下載。
多功能遙控浮球閥F745X應用業績:
    廣州市市政供水
