  閥門系列  當前位置:閥門 >  閥門系列  > 水力閥  > 電動控制閥
更新時間:2024-3-29 11:35:15
電動控制閥 產品名稱: 電動控制閥
產品類別: 電動控制閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【電動控制閥600X】,是目前國內較大的《水力控制閥》在線銷售服務商。公司集成優質的電動控制閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量水力控制閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
電動控制閥600X原理作用:
    水力控制閥是以管道介質壓力為動力,進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成,根據使用的目的、功能場所的不同,可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。水力控制閥按結構可分為隔膜型和活塞型兩類。
    600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制,控制反應準確快速。根據電信號遙控開啟和關閉管道路系統,實現遠程操作。閥門關閉速度可調,平穩關閉而不產生壓力波動。電磁閥可選用交流電220V,或直流電24V,可根據各種場合選用常開或常閉型均可。
    當閥門從進口端給水時,水流流過針閥進入主閥控制室,當電磁導閥打開時,控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度,主閥控制室內壓力很低,主閥處于全開狀態。當電磁導閥關閉時,主閥控制室的水不能流出,控制室升壓,推動膜片關閉主閥。
電動控制閥600X性能特點:
    ①閥體采用全通道、流線型設計,流體阻力小,流量大;
    ②體蓋、活塞缸連接處由密封墊和密封環雙重密封,無外漏;
    ③閥體、活塞缸、活塞雙重導向,動作平穩、可靠;
    ④全不銹鋼活塞缸、整體鑄造活塞、NBR密封環,完美組合大延長使用;
    ⑤引進國外先進技術的可拆卸閥座,結構巧妙、構思新穎、方便維修更換;
    ⑥帶導流孔的活塞缸,適當增加阻尼,使得活塞運動更趨于平穩。
電動控制閥600X技術參數:
公稱通徑 DN40-DN600
公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
適用溫度 0℃~80℃
殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
較低動作壓力 P1≥0.07MPa
結構長度標準 Q/BYL-2002
法蘭長度標準 GB/T 17241.6
試驗壓力標準 GB/T 13927;AP1598
電動控制閥600X部件材質:
閥體 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 閥蓋 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
彈簧 彈簧鋼/不銹鋼 閥桿 2Cr13
膜片 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 閥座 銅合金/不銹鋼
閥盤 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 膜片壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
O型密封圈 丁腈橡膠/三元乙丙橡膠 O型圈壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼

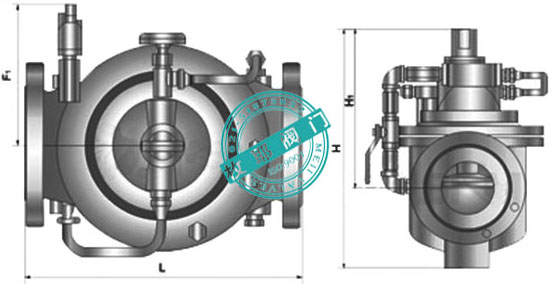

電動控制閥600X外形尺寸:

DN L F1 H1 H
40 200 155 300 395
50 203 155 300 395
65 213 165 288 385
80 241 175 310 420
100 272 195 340 500
125 300 220 380 540
150 333 230 410 575
200 400 255 440 665
250 480 300 460 720
300 550 340 480 750
350 620 415 516 830
400 685 450 560 900
450 750 450 560 900
500 810 410 750 1110
600 935 456 850 1286
電動控制閥600X產品實拍:

電動控制閥600X檢測報告:
電動控制閥600X使用說明:
    ①水力控制閥應采用一備一用安裝方式,避免水力閥故障后系統不能正常運行;
    ②水力控制閥的進水端應加裝過濾器,防止因雜質顆粒的堵塞而引起水力閥失靈;
    ③水力控制閥一般應水平安裝,安裝時介質的流向必須與水力閥上箭頭方向一致;
    ④水力控制閥安裝時,應在其前后兩端加裝關斷閥,方便后續水力控制閥的維護;
    ⑤水力控制閥管段不應有氣堵、氣阻現象,在管網較高位置等存氣段應加裝排氣閥;
    ⑥電動控制閥600X安裝使用說明書下載。
電動控制閥600X應用業績:
