上海枚耶閥門有限公司主要銷售【氣動薄膜三通調節閥ZMAQ】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的氣動薄膜三通調節閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

氣動薄膜三通調節閥ZMAQ原理作用：

    調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，氣動薄膜三通調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
    ZMAQ氣動薄膜三通調節閥有三通合流及三通分流兩種，泄漏量標準為II級、Ⅳ級，流量特性有直線、拋物線。采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。

氣動薄膜三通調節閥ZMAQ性能特點：

    ①流體對閥芯作用方式都處于流開狀態，故閥能穩定工作；
    ②除上閥蓋處襯導套向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠；
    ③執行機構采用多彈簧結構，相對于傳統閥門高度減少30%，重量減輕30%。

氣動薄膜三通調節閥ZMAQ技術參數：

公稱通徑 (mm)	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
額定流量 系數(Kv)	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公稱壓力(Mpa)		1.6；4.0；6.4
行程		16		25		40			60			100
流量特性		直線

美國ANSI B16.104-1976調節閥的泄漏量標準

泄漏等級	較大允許泄漏量				試驗介質	試驗壓力
Ⅱ	0.5%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅲ	0.1%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅳ	0.01%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅴ	每英寸公稱通徑和每磅/英寸2壓差時，允許有0.0005ml/min的漏水				10℃~52℃的水	較大工作壓差ΔP
Ⅵ	閥門公稱通徑		ml/min	氣泡數/min	10℃~52℃的空氣或氮?dú)?/span>	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
	in	mm
	1	25	0.15	1
	1.5	38	0.30	2
	2	51	0.45	3
	2.5	64	0.60	4
	3	76	0.90	6
	4	102	1.70	11
	6	152	4.00	27
	8	203	6.75	45

GB/T4213-92調節閥的泄漏量標準

泄漏等級	較大允許泄漏量			試驗介質、壓力和程序
Ⅰ	-			由制造廠與用戶商定（一般由設計保證）
Ⅱ	0.5%×閥額定容量，L/h			1、試驗介質為5℃~40℃的清潔氣體（空氣或氮?dú)猓┗蛞后w（水或煤氣）。     2、試驗壓力A程序?yàn)椋寒?dāng)閥的允許壓差＞350KPa時，試驗壓力均按350KPa做，＜350KPa時按允許壓力差做。B程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。     3、在A程序時，氣開閥執行機構信號壓力為零；氣關閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。     4、在B程序時，執行機構信號壓力均為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥前和下游各連接管完全充滿介質后方可測取泄漏量。     5、每分鐘氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5-10mm深度的條件下測得的，管端表面應光滑，無倒角和毛刺。
Ⅲ	0.1%×閥額定容量，L/h
Ⅳ	0.01%×閥額定容量，L/h
Ⅳ-S 1	0.05%×閥額定容量，L/h
Ⅴ	1.8×10的負三次方Δp.d，L/h
Ⅵ	3×10的負三次方Δp×下表中，L/h
	閥座直徑	允許泄漏量
		ml/min	氣泡數/min
	25	0.15	1
	40	0.30	2
	50	0.45	3
	65	0.60	4
	80	0.90	6
	100	1.70	11
	150	4.00	27
	200	6.75	45
	250	11.10	-
	300	16.00	-
	350	21.60	-
	400	28.40	-

氣動薄膜三通調節閥ZMAQ部件材質：

零件名稱	材料屬性	溫度范圍
閥體 上閥蓋 下閥蓋	HT200	-15℃~200℃
	WCB	-29℃~250℃
	ZG1Cr18Ni9Ti	-40℃~550℃
	ZG0Cr18Ni12Mo2Ti	-40℃~550℃
閥座、閥芯、閥桿	1Cr18Ni9
密封墊	橡膠石棉板、不銹鋼纏繞墊
填料	聚四氟乙烯
上、下膜蓋	A3鋼板

氣動薄膜三通調節閥ZMAQ外形尺寸：

公 稱 通 徑	合流										分流·
	行 程	D	L			H1		H2			L			H1		H2
			PN Mpa					PN Mpa			PN Mpa					PN Mpa
			1.6	4.0	6.4	常溫	中溫	1.6	4.0	6.4	1.6	4.0	6.4	常溫	中溫	1.6	4.0	6.4
25	16	325	185	190	200	615	763	140	150	150	185	190	200	615	763	140	150	160
32	16	325	200	200	210	622	773	150	160	170	200	200	210	622	773	150	160	170
40	25	325	220	220	235	625	776	160	170	180	220	220	235	625	776	160	170	180
50	25	325	250	255	265	640	791	180	190	200	250	255	265	640	791	180	190	200
65	40	410	275	285	295	861	1024	200	210	220	275	285	295	861	1024	200	210	220
80	40	410	300	310	320	879	1042	210	230	240	300	310	320	885	1050	225	250	265
100	40	410	350	360	370	873	1036	220	250	260	350	360	370	900	1060	245	275	285
125	60	495	410	430	440	1023	1244	260	300	300	410	430	440	1050	1265	285	320	325
150	60	495	450	465	475	1046	1261	280	320	320	450	465	475	1060	1275	305	340	345
200	60	495	550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1320		474	474	635	660	670	1525	2800		540	540
300	100	600	720	740	770	1512	1560		584	584	720	740	770	1545	2820		612	612

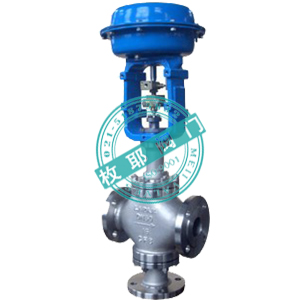

氣動薄膜三通調節閥ZMAQ產品實拍：



氣動薄膜三通調節閥ZMAQ檢測報告：

氣動薄膜三通調節閥ZMAQ使用說明：

    ①必按照閥體上流動方向的箭頭安裝調節閥；
    ②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
    ③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
    ④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
    ⑤氣動調節閥可配附件：定位器、手輪機構、空氣過濾減壓器、保位閥；
    ⑥氣動薄膜三通調節閥ZMAQ安裝使用說明書下載。
