產品名稱： |
氣動活塞快速切斷閥 |
| 產品類別： |
氣動調節閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【氣動活塞快速切斷閥ZSQ,ZQGP】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的氣動活塞快速切斷閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
氣動活塞快速切斷閥ZSQ,ZQGP原理作用：
|
調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，氣動活塞快速切斷閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
ZSQ，ZQGP氣動活塞快速切斷閥由活塞式氣動執行機構與切斷閥組成，氣動切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。
|
氣動活塞快速切斷閥ZSQ,ZQGP性能特點：
|
ZSQ，ZQGP氣動活塞快速切斷閥具有結構簡單、牢固和工作可靠、維修方便和防火、防爆的優點，廣泛應用于石油、化工、電力、輕紡等行業的自動化控制系統中。
|
氣動活塞快速切斷閥ZSQ,ZQGP技術參數：
|
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
氣缸直徑
|
81
|
116
|
135
|
156
|
205
|
252
|
|
信號壓力(Mpa)
|
400-600
|
|
流量特性
|
快開
|
|
行程
|
8
|
12
|
20
|
25
|
40
|
50
|
|
額定流量系數(Kv)
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
270
|
440
|
690
|
|
允許泄漏量(ml/min)
|
0(軟密封)；Ⅵ級（硬密封 GB/T4213-92）
|
|
切段時間
|
≤1.5s
|
≤2.5s
|
≤3.5s
|
|
工作溫度(℃)
|
-20~200（常溫型）；-60~550（高溫型）；-250~-60（低溫型）
|
|
流量特性
|
快開（on-off）
|
|
允許壓差(Mpa)
|
6.4
|
4.8
|
3.0
|
1.6
|
1.6
|
1.0
|
0.8
|
0.8
|
0.55
|
美國ANSI B16.104-1976調節閥的泄漏量標準
|
泄漏等級
|
較大允許泄漏量
|
試驗介質
|
試驗壓力
|
|
Ⅱ
|
0.5%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅲ
|
0.1%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅳ
|
0.01%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅴ
|
每英寸公稱通徑和每磅/英寸2壓差時，允許有0.0005ml/min的漏水
|
10℃~52℃的水
|
較大工作壓差ΔP
|
|
Ⅵ
|
閥門公稱通徑
|
ml/min
|
氣泡數/min
|
10℃~52℃的空氣或氮?dú)?/span>
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
in
|
mm
|
|
1
|
25
|
0.15
|
1
|
|
1.5
|
38
|
0.30
|
2
|
|
2
|
51
|
0.45
|
3
|
|
2.5
|
64
|
0.60
|
4
|
|
3
|
76
|
0.90
|
6
|
|
4
|
102
|
1.70
|
11
|
|
6
|
152
|
4.00
|
27
|
|
8
|
203
|
6.75
|
45
|
GB/T4213-92調節閥的泄漏量標準
|
泄漏等級
|
較大允許泄漏量
|
試驗介質、壓力和程序
|
|
Ⅰ
|
-
|
由制造廠與用戶商定（一般由設計保證）
|
|
Ⅱ
|
0.5%×閥額定容量，L/h
|
1、試驗介質為5℃~40℃的清潔氣體（空氣或氮?dú)猓┗蛞后w（水或煤氣）。
2、試驗壓力A程序?yàn)椋寒?dāng)閥的允許壓差＞350KPa時，試驗壓力均按350KPa做，＜350KPa時按允許壓力差做。B程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。
3、在A程序時，氣開閥執行機構信號壓力為零；氣關閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。
4、在B程序時，執行機構信號壓力均為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥前和下游各連接管完全充滿介質后方可測取泄漏量。
5、每分鐘氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5-10mm深度的條件下測得的，管端表面應光滑，無倒角和毛刺。
|
|
Ⅲ
|
0.1%×閥額定容量，L/h
|
|
Ⅳ
|
0.01%×閥額定容量，L/h
|
|
Ⅳ-S 1
|
0.05%×閥額定容量，L/h
|
|
Ⅴ
|
1.8×10的負三次方Δp.d，L/h
|
|
Ⅵ
|
3×10的負三次方Δp×下表中，L/h
|
|
|
閥座直徑
|
允許泄漏量
|
|
ml/min
|
氣泡數/min
|
|
25
|
0.15
|
1
|
|
40
|
0.30
|
2
|
|
50
|
0.45
|
3
|
|
65
|
0.60
|
4
|
|
80
|
0.90
|
6
|
|
100
|
1.70
|
11
|
|
150
|
4.00
|
27
|
|
200
|
6.75
|
45
|
|
250
|
11.10
|
-
|
|
300
|
16.00
|
-
|
|
350
|
21.60
|
-
|
|
400
|
28.40
|
-
|
|
氣動活塞快速切斷閥ZSQ,ZQGP部件材質：
|
|
零件名稱
|
材料屬性
|
|
閥體
|
HT200；ZG230-450；ZG1Cr18Ni9；ZG0Cr18Ni12Mo2Ti
|
|

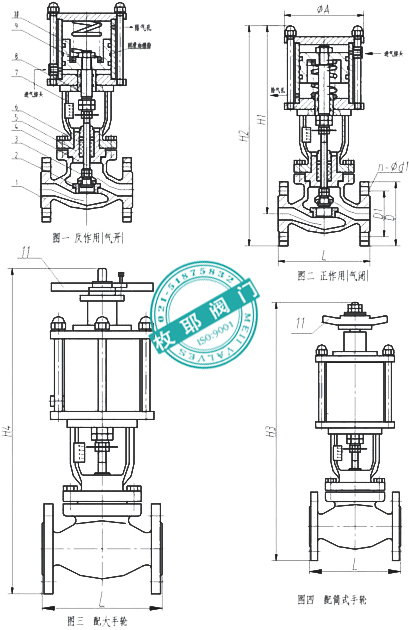

氣動活塞快速切斷閥ZSQ,ZQGP外形尺寸：
|
常溫型（PN16）
|
DN
|
L
|
H1
|
H2
|
H3
|
H4
|
ΦA(chǔ)
|
D
|
D1
|
|
20
|
150
|
311
|
363.5
|
433.5
|
540
|
125
|
105
|
75
|
|
25
|
160
|
311
|
368.5
|
443.5
|
545
|
125
|
115
|
85
|
|
32
|
180
|
311
|
381
|
456
|
560
|
125
|
140
|
100
|
|
40
|
200
|
336
|
411
|
501
|
590
|
170
|
150
|
110
|
|
50
|
230
|
336
|
418.5
|
508.5
|
600
|
170
|
165
|
125
|
|
65
|
290
|
422
|
514.5
|
624.5
|
695
|
182
|
185
|
145
|
|
80
|
310
|
425
|
525
|
635
|
705
|
220
|
200
|
160
|
|
100
|
350
|
425
|
535
|
645
|
715
|
220
|
220
|
180
|
|
125
|
400
|
677
|
802
|
940
|
940
|
258
|
2502
|
210
|
|
150
|
480
|
695
|
837
|
990
|
990
|
350
|
285
|
240
|
|
200
|
600
|
760
|
930
|
1035
|
1035
|
350
|
340
|
295
|
高溫型（PN16）
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
H5
|
443.5
|
448.5
|
461
|
491
|
498.5
|
604.5
|
615
|
625
|
700
|
852.5
|
895
|
|
H6
|
620
|
625
|
640
|
670
|
680
|
785
|
795
|
805
|
940
|
1090
|
1135
|
低溫型（PN16）
|
公稱通徑
|
L
|
-100℃~-200℃
|
-250℃
|
|
H7
|
H
|
H7
|
H
|
|
20
|
150
|
700
|
1225
|
900
|
1425
|
|
25
|
160
|
700
|
1280
|
900
|
1480
|
|
32
|
180
|
700
|
1290
|
900
|
1490
|
|
40
|
200
|
700
|
1410
|
900
|
1610
|
|
50
|
230
|
700
|
1435
|
900
|
1635
|
|
65
|
290
|
800
|
1650
|
1000
|
1850
|
|
80
|
310
|
800
|
1665
|
1000
|
1865
|
|
100
|
350
|
800
|
1665
|
1000
|
1665
|
|
125
|
400
|
900
|
2040
|
1100
|
2240
|
|
150
|
480
|
900
|
2050
|
1100
|
2250
|
|
200
|
600
|
900
|
2080
|
1100
|
2280
|
|

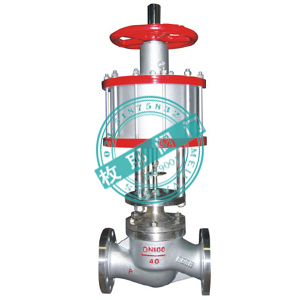

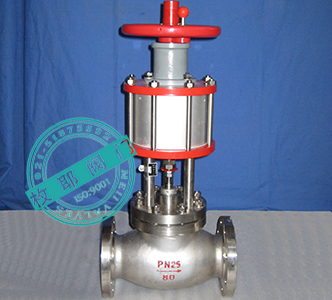

氣動活塞快速切斷閥ZSQ,ZQGP產品實拍：
|
|
氣動活塞快速切斷閥ZSQ,ZQGP檢測報告：
|
|
氣動活塞快速切斷閥ZSQ,ZQGP使用說明：
|
①必按照閥體上流動方向的箭頭安裝調節閥；
②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
⑤氣動調節閥可配附件：定位器、手輪機構、空氣過濾減壓器、保位閥；
⑥氣動活塞快速切斷閥ZSQ,ZQGP安裝使用說明書下載。
|
氣動活塞快速切斷閥ZSQ,ZQGP應用業績：
|
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：氣動活塞快速切斷閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
