天燃?xì)馄桨彘l閥 產品名稱： 天燃?xì)馄桨彘l閥
產品類別： 燃?xì)馄桨彘l閥
聯系電話： 021-51875832
聯系傳真： 021-51870287
聯系手機： 189 1688 8167
企業郵箱： tooezg@126.com

    上海枚耶閥門有限公司主要銷售【天燃?xì)馄桨彘l閥Z543WF】，是目前國內較大的《閘閥》在線銷售服務商。公司集成優質的天燃?xì)馄桨彘l閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
天燃?xì)馄桨彘l閥Z543WF原理作用：
    閘閥是管路系統中通過手輪轉驅閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
    閘閥關閉時,密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
    平板閘閥是一種關閉件為平行閘板的滑動閥。本平板閘閥系列主要適用于石油管道，天然氣管道，城市燃?xì)夤芫W(wǎng)上輸送及截?cái)嘟橘|(zhì)做用。也直埋于地下，只需在閥蓋上建一小閥室，即可在地面上全方位操作維修，密封性能好，流阻系數小，操作方便。使用壽命長，是城市煤氣天然氣、液化氣等管線理想的配套產品。
天燃?xì)馄桨彘l閥Z543WF性能特點：
    ①平板閘閥有二個浮動閥座，每個閥座都設計成兩個方向介質流動時均能密封，因此平板閘閥不但能實現雙向密封而且能實現進出口同時密封，閥座采用"O"型密封圈密封和彈簧施加預緊力的浮動閥座結構，當閥門受熱膨脹并造成中腔的壓力大于管道的壓力時，介質作用在閥座兩邊的壓力差將把浮動閥座推離閘板，使中腔壓力通過閘板與閥座間的間隙泄放到管線中，從而有效的保護了閥門的安全，并且該結構的啟閉力矩公為普通閥門的1/2，能達到輕松開、關閥門；
    ②閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清楚除閘板的作用。金屬對金屬硬密封的閥門外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，進一步確保密封，具有極強的密封性，耐沖刷性，管道介質中帶有各種懸浮顆粒，不會對密封副產生任何影響，保證不泄漏，能完全自動補償密封面的磨損，在高溫下閘板不會因?yàn)榕蛎浂ㄋ溃⑶疫m用于經常開關的地方；
    ③平板閘閥的閥體和閥蓋上設計有注脂閥，密封油脂通過閥體上的注脂閥可進入閥座密封面，起到輔助密封作用，合密封更可靠，達到零泄漏，密封油脂通過閥蓋上的注脂閥可通過填料隔環注入到閥桿和填料之間起到輔助密封作用，使密封可靠達到零泄漏；
    ④帶導流孔的平板閘閥，無論全開或全關閘板始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。閥門在全開時，通道平滑為直線，流陰系數極小，無壓力損失，可通毛球清掃管線；
    ⑤平板閘閥在全開時，通道平滑為直線，流陰系數極小，閥桿密封采用動態自密封結構，無需調整維護；
    ⑥平板閘閥為全密封結構，外露的閥桿由防護罩保護，以防外部雜質進入傳動裝置，閥上裝有可視的指示桿，以指示閥的開啟和關閉狀態。
天燃?xì)馄桨彘l閥Z543WF技術參數：
    ①設計與制造：API6D、JB/T 5298、GB/T 19627
    ②結構長度：ASME B16.10、GB/T 12221、 GB/T 19627
    ③連接法蘭：ANSI B16.5、GB/T 9113、GB/T 79
    ④檢驗與試驗：API 598、GB/T 13927、JB/T 9092
系列代號：
    ①特殊要求代號：K—抗硫型
    ②閥門類型代號：Z—閘閥
    ③驅動方式代號：4—正齒輪傳動 5—傘齒輪傳動 9—電動 9B—防爆電動(手輪傳動略)
    ④連接形式代號：4—法蘭連接 6—對焊連接
    ⑥結構特點代號：W—無導流孔(有導流孔省略)
    ⑦密封面材質代號：F—增強聚四氟乙烯
    ⑨閥體材料代號：C—WCB P—CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti
天燃?xì)馄桨彘l閥Z543WF部件材質：

閥體

A216-WCB

A352-LCB

A351-CF8

A351-CF8M

閥座

A105+PTFE

A352-LCB+PTFE

A182-F304+PTFE

A182-F316+PTFE

閘板

A105+ENP

A352-LCB+ENP

A240-304

A240-316

閥桿

A276-420

A182-F304

A182-F304

A182-F316S

填料

PTFE

PTFE

PTFE

PTFE

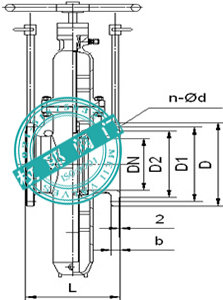

天燃?xì)馄桨彘l閥Z543WF外形尺寸：

DN(mm)

NPS(in)

法蘭

對焊

手動

齒動

齒動裝置

電動

電動裝置

L

L1

H

H1

D0

H

H1

D0

H

H1

D0

25

1

165

-

85

228

180

-

-

-

-

-

-

-

-

32

11/4

165

-

103

231

180

-

-

-

-

-

-

-

-

40

11/2

178

-

115

240

250

-

-

-

-

-

-

-

-

50

2

178

216

130

255

250

-

-

-

-

-

-

-

-

65

21/2

190

241

160

355

300

-

-

-

-

-

-

-

-

80

3

203

283

180

360

300

-

-

-

-

-

-

-

-

100

4

229

305

214

400

300

-

-

-

-

-

-

-

-

125

5

254

381

257

460

350

-

-

-

-

-

-

-

-

150

6

267

403

300

500

350

-

-

-

-

-

-

-

-

200

8

292

419

388

570

350

-

-

-

-

-

-

-

-

250

10

330

457

475

680

400

475

700

350

0型

475

710

500

SMC-03

300

12

356

502

547

750

450

547

870

350

0型

547

880

305

SMC-00

350

14

381

572

625

875

450

625

995

450

1型

625

1015

305

SMC-00

400

16

406

610

712

1000

500

712

1120

450

1型

712

1130

305

SMC-00

450

18

432

660

785

1130

500

785

1280

450

1型

785

1360

305

SMC-0

500

20

457

711

880

1200

600

880

1350

450

1型

880

1430

305

SMC-0

600

24

508

813

1045

1420

800

1045

1570

500

2型

1045

1650

305

SMC-1

700

28

610

914

1190

1650

800

1190

1800

500

2型

1190

1910

305

SMC-1

800

32

660

914

1360

1880

1000

1360

2040

500

2型

1360

2140

305

SMC-1

900

36

771

1016

1510

2100

1000

1510

2280

600

3型

1510

2390

458

SMC-2

1000

40

811

-

1715

2300

1200

1715

2480

600

3型

1715

2590

458

SMC-2

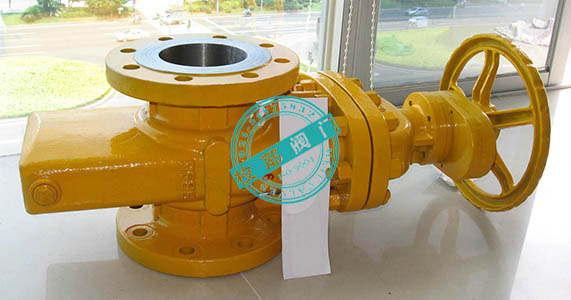

天燃?xì)馄桨彘l閥Z543WF產品實拍：

天燃?xì)馄桨彘l閥Z543WF檢測報告：
天燃?xì)馄桨彘l閥Z543WF使用說明：
    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②天燃?xì)馄桨彘l閥Z543WF安裝使用說明書下載。
