產品名稱： |
加長桿彈性座封閘閥 |
| 產品類別： |
彈性座封閘閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【加長桿彈性座封閘閥MZ45X,RVZM】，是目前國內較大的《閘閥》在線銷售服務商。公司集成優質的加長桿彈性座封閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
加長桿彈性座封閘閥MZ45X,RVZM原理作用：
|
地埋（加長桿）彈性座封閘閥采用可以免維護及延長閥桿的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐碾壓，避免井蓋丟失造成安全事故。閥桿可根據閥井深度隨意伸縮，地埋（加長桿）彈性座封閘閥閥桿頂部設有閥門開關顯示，可加裝信號遠傳裝置，閥門誤開關鎖閉裝置。
彈性座封閘閥，采用新穎的結構設計、嚴格的制造技術和高性能的新型材料，克服了傳統閘閥密封不良、內件特別是閘板易銹蝕、橡膠彈性疲乏易老化等缺陷，密封性能可靠，操作輕快，維護簡單便利，使用壽命長。適用于生活用水系統、給排水系統、污水處理系統、化工流體輸送系統等，在建筑、城市環保、石化、醫藥、食品、冶金、紡織、電力等行業的流體管線上作為截?cái)嘌b置使用。
|
加長桿彈性座封閘閥MZ45X,RVZM性能特點：
|
①可調加長傳力桿可隨閘閥填埋深度加長，以使傳動方頭靠近地面，便于開關閥門；
②可調加長密封套管保護加長傳力桿不受泥沙擠壓，便于旋轉中心軸；
③閘閥在啟閉過程中，中心軸不上下竄動，減小填埋深度，不會高出地面；
④頂部密封盒有防盜，防護多種功能；占地面積�。徊慌萝�(chē)輪碾壓；
⑤用專用梯形板手啟閉閘閥，避免無關人員隨意啟閉閘閥。
彈性座封閘閥備注：
RVXX表示明桿式閘閥，RVXP表示附省力裝置；
RRXX表示明桿式閘閥；
RRHX表示明桿式附手輪；
RREX表示明桿式附電動操作裝置；
RVCX表示非明桿式附傳動帽；
RVHX表示非明桿式附手輪；
RVHS表示非明桿式信號顯示器；
RVEX表示非明桿式附電動操作裝置；
RVCH表示非明桿式附傳動帽臥式操作裝置；
RVHH表示非明桿式附手輪臥式操作裝置。
|
加長桿彈性座封閘閥MZ45X,RVZM技術參數：
|
|
公稱壓力
﹝MPa﹞
|
試驗壓力﹝MPa﹞
|
適用溫度
|
適用介質
|
|
殼體
|
密封
|
|
1.0
|
1.5
|
1.1
|
≤80℃
|
水、油品、
污水、海水
|
|
1.6
|
2.4
|
1.76
|
|
加長桿彈性座封閘閥MZ45X,RVZM部件材質：
|
|
零件名稱
|
材質
|
|
閥體
|
球墨鑄鐵
|
|
閘板
|
球墨鑄鐵+三元乙丙/丁晴橡膠
|
|
閥桿
|
不銹鋼
|
|
O型密封圈
|
丁晴橡膠
|
|
閥桿螺母
|
錫青鋼
|
|
手輪
|
鑄鐵
|
|
加長桿彈性座封閘閥MZ45X,RVZM外形尺寸：
|
|
公稱直徑
|
L：結構長度
|
D：法蘭外徑
|
D1：密封面直徑
|
D2：螺栓孔中心圓直徑
|
Z-D：孔數和孔徑
|
H：高度
|
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6mpa
|
根據客戶需要
|
|
DN50
|
178
|
165
|
99
|
125
|
4-Φ19
|
|
DN65
|
190
|
185
|
118
|
145
|
4-Φ19
|
|
DN80
|
203
|
200
|
132
|
160
|
4-Φ19
|
8-Φ19
|
|
DN100
|
229
|
220
|
156
|
180
|
8-Φ19
|
|
DN125
|
254
|
250
|
184
|
210
|
8-Φ19
|
|
DN150
|
267
|
285
|
211
|
240
|
8-Φ23
|
|
DN200
|
292
|
310
|
266
|
295
|
8-Φ23
|
12-Φ23
|
|
DN250
|
330
|
395
|
405
|
319
|
350
|
355
|
12-Φ23
|
12-Φ28
|
|
DN300
|
356
|
445
|
460
|
370
|
400
|
410
|
12-Φ23
|
12-Φ28
|
|
DN350
|
381
|
505
|
520
|
429
|
460
|
480
|
16Φ23
|
16-Φ28
|
|
DN400
|
406
|
565
|
580
|
480
|
515
|
525
|
16Φ28
|
16-Φ31
|
|
DN450
|
432
|
615
|
640
|
530
|
548
|
565
|
585
|
20Φ28
|
20-Φ31
|
|
DN500
|
457
|
670
|
715
|
582
|
609
|
620
|
650
|
20-Φ28
|
20-Φ34
|
|
DN600
|
508
|
780
|
840
|
682
|
720
|
725
|
770
|
20-Φ31
|
20-Φ37
|
|
DN700
|
610
|
895
|
910
|
794
|
794
|
840
|
840
|
24-Φ31
|
24-Φ37
|
|
DN800
|
660
|
1015
|
1025
|
901
|
901
|
950
|
950
|
24-Φ34
|
24-Φ40
|
|

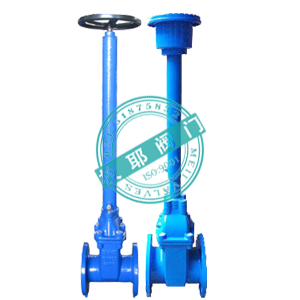

加長桿彈性座封閘閥MZ45X,RVZM產品實拍：
|

|
加長桿彈性座封閘閥MZ45X,RVZM檢測報告：
|
|
加長桿彈性座封閘閥MZ45X,RVZM使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②加長桿彈性座封閘閥MZ45X,RVZM安裝使用說明書下載。
|
加長桿彈性座封閘閥MZ45X,RVZM應用業績：
|
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：加長桿彈性座封閘閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
| ①品質保障： |
a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。 |
| b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。 |
| ②購置成本： |
給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。 |
| ③交貨周期： |
倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。 |
| ④售后服務： |
a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。 |
| b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。 |
| c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。 |
| d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。 |
|
