上海枚耶閥門有限公司主要銷售【法蘭氣動閘閥Z641H(W)】，是目前國內較大的《閘閥》在線銷售服務商。公司集成優質的法蘭氣動閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

法蘭氣動閘閥Z641H(W)原理作用：

閘閥是管路系統中通過手輪轉驅閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
閘閥關閉時,密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
以0.4～0.6MPa（表壓）凈化壓縮空氣作工作壓力，推動活塞，帶動閘板作垂直于流體的位移，實現開啟開關閉閥門的目的。

法蘭氣動閘閥Z641H(W)性能特點：

①本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
②上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
③手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
④氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針?lè)较蛱徂D(zhuǎn)到"氣動"定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針?lè)较蛱徂D(zhuǎn)到"手動"定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。

法蘭氣動閘閥Z641H(W)技術參數：

設計與制造		結構長度		法蘭尺寸			壓力-溫度		試驗-檢驗
GB12234		GB12221		GB9113 JB79			GB9131		GB/T13927 HB/T9092
公稱壓力	1.6		2.5		4.0	6.4		10.0		16.0
強度試驗	2.4		3.8		6.0	9.6		15.0		24.0
水密封試驗	1.8		2.8		4.4	7.0		11.0		18.0
上密封試驗	1.8		2.8		4.4	7.04		11.0		18.0
氣密封試驗	0.4-0.7

法蘭氣動閘閥Z641H(W)部件材質：

主要零件名稱	材料
閥體、閥蓋、支架、閘板	WCB
閥座密封面	D577
閘板密封面	507Mo
閥桿	2Cr13
閥桿螺母	ZCuAl9Mn2
填料	柔性石墨
中法蘭墊片	不銹鋼纏繞式
中法蘭連接螺柱	35CrMo
手輪	QT450-10

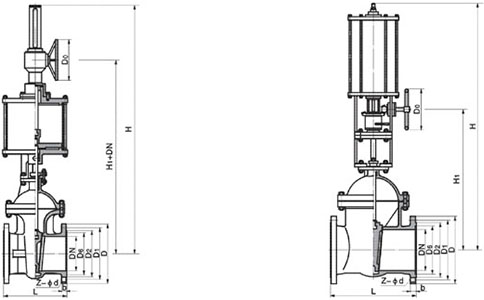

法蘭氣動閘閥Z641H(W)外形尺寸：

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	875	240	60
80	280	195	160	135	20	8×Φ18	970	240	81
100	300	215	180	155	20	8×Φ18	1025	240	98
150	350	280	240	210	24	8×Φ23	1365	280	190
200	400	335	295	265	26	12×Φ23	1650	320	252
250	450	405	355	320	30	12×Φ25	1950	320	316
300	500	460	410	375	30	12×Φ25	2010	400	514
350	550	520	470	435	34	16×Φ25	2260	400	690
400	600	580	525	485	36	16×Φ30	2540	500	970

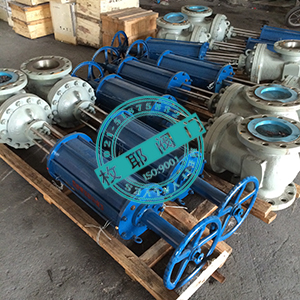

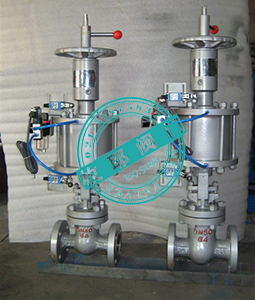

法蘭氣動閘閥Z641H(W)產品實拍：

法蘭氣動閘閥Z641H(W)檢測報告：

法蘭氣動閘閥Z641H(W)使用說明：

①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②法蘭氣動閘閥Z641H(W)安裝使用說明書下載。

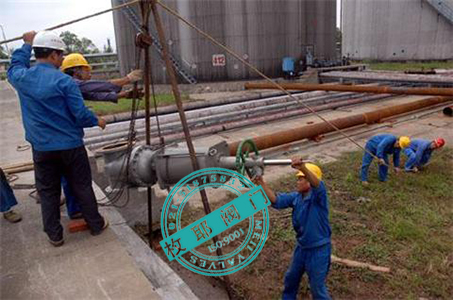

法蘭氣動閘閥Z641H(W)應用業績：

①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
      a、閥門名稱及型號（如：法蘭氣動閘閥）
      b、閥門公稱通徑DN
      c、閥門公稱壓力Mpa
      d、閥門介質溫度℃
      e、閥門連接方式（螺紋、法蘭、對夾等）
      f、閥門傳動方式（手動、蝸輪、電動、氣動等）
      g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
      h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
      i、閥門Kv/Cv值（此項針對于調節閥系列）
      j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。

①品質保障：	a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。
①品質保障：	b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。
②購置成本：	給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。
③交貨周期：	倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。
④售后服務：	a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。
	b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。
	c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。
	d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。
