  閥門系列  當前位置:閥門 >  閥門系列  > 隔膜閥  > 氣動隔膜閥
更新時間:2024-3-29 11:35:15
常開氣動隔膜閥 產品名稱: 常開氣動隔膜閥
產品類別: 氣動隔膜閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【常開氣動隔膜閥G6K41J】,是目前國內較大的《隔膜閥》在線銷售服務商。公司集成優質的常開氣動隔膜閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量隔膜閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
常開氣動隔膜閥G6K41J原理作用:
    隔膜閥的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥用耐腐蝕襯里的閥體和耐腐蝕隔膜代替閥芯組件,利用隔膜的移動起調節作用,適用于有腐蝕性、粘性、漿液介質。注意:隔膜閥不能用于壓力較高的場合。
    G6K41J常開氣動隔膜閥,不通氣源時,閥體為常開狀態,通氣后關。本閥是一種特殊形式的截?cái)嚅y,它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿,使閥芯上下運動,同時拉動膜片上下運動使其關閉和打開。
常開氣動隔膜閥G6K41J性能特點:
    ①?gòu)椥悦芊獾拈_(kāi)閉件,確保沒有內漏;
    ②流線型的流道,使得壓力損失小;
    ③沒有填料函,因此沒有外漏;
    ④閥體與蓋被中間隔膜開,使得隔膜上方的閥蓋,閥桿等到零件不受介質侵蝕;
    ⑤隔膜可更換,維護費用紙;
    ⑥襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。
常開氣動隔膜閥G6K41J技術參數:
    公稱通徑:DN15-DN300
    設計標準:GB/T 12239
    結構長度:JB1688/GB12221
    法蘭標準:JB/T79-94;GB9113.1-26
    檢驗試驗:GB/T13927
常開氣動隔膜閥G6K41J部件材質:
    閥體:鑄鐵、鑄鋼、球墨鑄鐵+襯膠
    閥蓋:鑄鐵
    閥瓣:鑄鐵
    手輪:鑄鐵
    隔膜:天然膠、丁基膠等
    閥桿:2Cr13
    襯里:橡膠、四氟

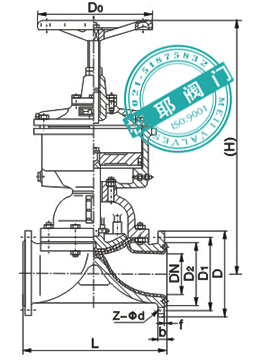

常開氣動隔膜閥G6K41J外形尺寸:

DN L D D1 f b z-d Do H1 H2 Wt(kg)
15 125 95 65 2 14 4-14 100 105 110 3.5
20 135 105 75 2 16 4-14 100 115 125 4
25 145 115 85 2 16 4-14 120 120 135 5.5
32 160 135 100 2 18 4-18 120 125 150 8
40 180 145 110 3 18 4-18 140 135 175 11
50 210 160 125 3 20 4-18 140 155 195 14
65 250 180 145 3 20 4-18 200 170 200 23
80 300 195 160 3 22 4-18 200 200 255 29
100 350 215 180 3 22 8-18 280 270 325 46
125 400 245 210 3 24 8-18 320 335 405 70
150 460 280 240 3 24 8-23 320 370 450 95
200 570 335 295 3 26 8-23 400 480 600 170
250 680 390 350 3 28 12-23 500 545 620 270
300 790 440 400 4 28 12-23 500 585 680 320

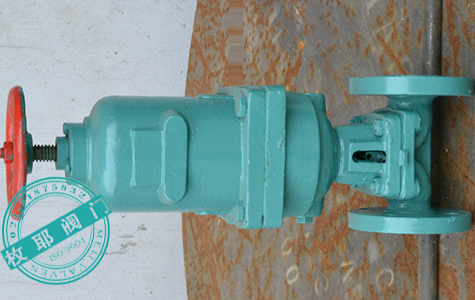

常開氣動隔膜閥G6K41J產品實拍:

常開氣動隔膜閥G6K41J檢測報告:
常開氣動隔膜閥G6K41J使用說明:
    ①隔膜閥安裝前,須沖洗和清除干凈管道中殘存的雜質;
    ②盡可能在管路進口處加裝過濾器,防止雜質損壞隔膜;
    ③隔膜閥安裝時,介質流向應與閥體上箭頭方向相一致;
    ④在存放或停用期間,應使閥門處于微啟狀態,避免隔膜因長期受壓而失去彈性;
    ⑤襯膠層或橡膠隔膜表面切勿涂刷油脂類物品,以免產生橡膠溶脹而影響閥門使用壽命;
    ⑥常開氣動隔膜閥G6K41J安裝使用說明書下載。
常開氣動隔膜閥G6K41J應用業績:
    格爾木氯堿項目
