上海枚耶閥門有限公司主要銷售【襯氟隔膜閥G41F】，是目前國內較大的《隔膜閥》在線銷售服務商。公司集成優質的襯氟隔膜閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量隔膜閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

襯氟隔膜閥G41F原理作用：

    隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥用耐腐蝕襯里的閥體和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用，適用于有腐蝕性、粘性、漿液介質。注意：隔膜閥不能用于壓力較高的場合。
    G41F襯氟隔膜閥是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

襯氟隔膜閥G41F性能特點：

    ①復合式襯氟隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
    ②利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除"熔融堿金屬、元素氟"外的各種強腐蝕性介質；
    ③做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換；
    ④氟塑料的防腐性能及推薦使用溫度風"閥門及管路附件用氟塑料襯里性能表"。

襯氟隔膜閥G41F技術參數：

    設計標準：GB/T 12239
    結構長度：JB1688/GB12221
    法蘭標準：JB/T79-94；GB9113.1-26
    檢驗試驗：GB/T13927

動作方式	產品型號	動作方式	產品型號
手動	G41F3	直流式	G45F3
	G41F46		G45F46
氣動	Q641F3	電動	Q941F3
	Q641F46		Q941F46

襯氟隔膜閥G41F部件材質：

零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低不銹鋼耐酸鑄鋼
	Z	C	P	R	P	R
閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
閥瓣/閥桿	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
隔膜	FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
支架	WCB			CF8	CF8
閥桿螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
緊固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
螺母	45			0Cr18Ni9	0Cr18Ni9
手輪	WCB			WCB	WCB

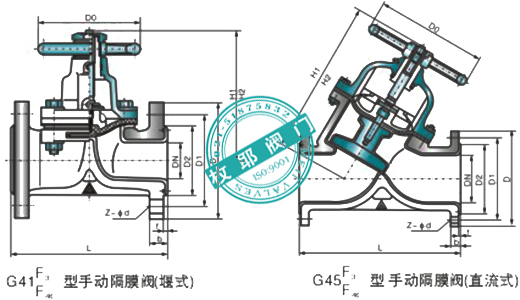

襯氟隔膜閥G41F外形尺寸：

公稱通徑		標準值							參考值
DN	NPS	L	D	D1	D2	f	b	Z-Φd	d0	H	H1	WT(kg)
		PN0.6MPa/PN1.0MPa
15	1/2	125	95	65	45	2	14	4-Φ14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-Φ14	100	115	125	4
25	1	145	115	85	65	2	16	4-Φ14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-Φ18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-Φ18	140	135	175	11
50	2	210	160	125	100	3	20	4-Φ18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-Φ18	200	170	200	23
80	3	300	195	160	135	3	22	4-Φ18	200	200	255	29
100	4	350	215	180	155	3	22	8-Φ18	280	270	325	46
125	5	400	245	210	185	3	24	8-Φ18	320	335	405	70
150	6	460	280	240	210	3	24	8-Φ23	320	370	450	95
200	8	570	335	295	265	3	26	8-Φ23	400	480	600	170
250	10	680	390	350	320	3	28	12-Φ23	500	545	620	270
300	12	790	435	395	362	4	24	12-Φ23	500	585	680	320
		PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Φ14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-Φ14	120	120	130	5
25	1	160	115	85	65	2	16	4-Φ14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-Φ18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-Φ18	160	140	180	12
50	2	230	160	125	100	3	20	4-Φ18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-Φ18	200	175	205	24
80	3	310	195	160	135	3	22	8-Φ18	200	205	260	30
100	4	350	215	180	155	3	24	8-Φ18	280	275	330	48
125	5	400	245	210	185	3	26	8-Φ18	320	340	410	75
150	6	480	280	240	210	3	28	8-Φ23	320	375	460	105
200	8	600	335	295	265	3	30	12-Φ23	400	485	605	182
250	10	730	405	355	320	3	32	12-Φ25	500	550	625	295
300	12	850	460	410	375	4	34	12-Φ25	500	590	685	345

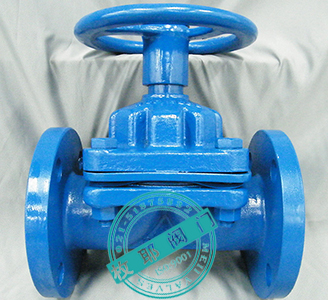

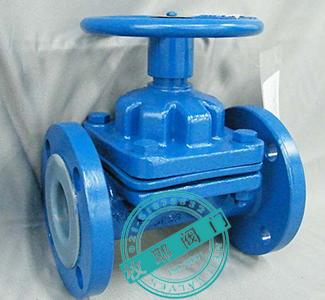

襯氟隔膜閥G41F產品實拍：



襯氟隔膜閥G41F檢測報告：

襯氟隔膜閥G41F使用說明：

    ①隔膜閥安裝前，須沖洗和清除干凈管道中殘存的雜質；
    ②盡可能在管路進口處加裝過濾器，防止雜質損壞隔膜；
    ③隔膜閥安裝時，介質流向應與閥體上箭頭方向相一致；
    ④在存放或停用期間，應使閥門處于微啟狀態，避免隔膜因長期受壓而失去彈性；
    ⑤襯膠層或橡膠隔膜表面切勿涂刷油脂類物品，以免產生橡膠溶脹而影響閥門使用壽命；
    ⑥襯氟隔膜閥G41F安裝使用說明書下載。
