  閥門系列  當前位置:閥門 >  閥門系列  > 隔膜閥  > 電動隔膜閥
更新時間:2024-3-29 11:35:15
電動隔膜閥 產品名稱: 電動隔膜閥
產品類別: 電動隔膜閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【電動隔膜閥G941J】,是目前國內較大的《隔膜閥》在線銷售服務商。公司集成優質的電動隔膜閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量隔膜閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
電動隔膜閥G941J原理作用:
    隔膜閥的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥用耐腐蝕襯里的閥體和耐腐蝕隔膜代替閥芯組件,利用隔膜的移動起調節作用,適用于有腐蝕性、粘性、漿液介質。注意:隔膜閥不能用于壓力較高的場合。
    G941J電動隔膜閥由閥體、閥蓋、閥桿、閥瓣、隔膜、電動裝置和其它驅動零件等組成。本閥是一種特殊形式的截?cái)嚅y,它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿,使閥芯上下運動,同時拉動膜片上下運動使其關閉和打開。
電動隔膜閥G941J性能特點:
    ①彈性密封的開閉件,確保沒有內漏;
    ②流線型的流道,使得壓力損失小;
    ③沒有填料函,因此沒有外漏;
    ④閥體與蓋被中間隔膜開,使得隔膜上方的閥蓋,閥桿等到零件不受介質侵蝕;
    ⑤隔膜可更換,維護費用紙;
    ⑥襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。
電動隔膜閥G941J技術參數:
    設計標準:GB/T 12239
    結構長度:JB1688/GB12221
    法蘭標準:JB/T79-94;GB9113.1-26
    檢驗試驗:GB/T13927
名 稱 材 料
襯里層 電火花檢測
試驗與檢驗 GB/T13297標準
公稱壓力 PN(Mpa)
閥 體 PN×1.5
密 封 PN×1.1
電動隔膜閥G941J部件材質:
    閥體:鑄鐵、鑄鋼、球墨鑄鐵+襯膠
    閥蓋:鑄鐵
    閥瓣:鑄鐵
    手輪:鑄鐵
    隔膜:天然膠、丁基膠等
    閥桿:2Cr13
    襯里:橡膠、四氟

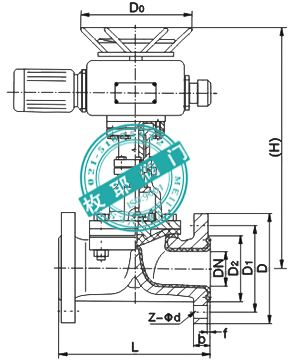

電動隔膜閥G941J外形尺寸:

DN L D D1 z-d f h 型號 輸出力矩 啟閉時間 質量
15 125 95 65 4-14 2 - - - - -
20 135 105 75 4-14 2 - - - - -
25 145 115 85 4-14 2 4445 Z5-18/16 50 17 40
32 160 140 100 4-18 2 457 Z5-18/16 50 20 42
40 180 150 110 4-18 3 466 Z5-18/16 50 14 45
50 210 165 125 4-18 3 480 Z10-18/16 50 20 50
65 250 185 145 4-18 3 517 Z10-18/16 150 28 60
80 300 200 160 4-18 3 539 Z10-36/25 100 16 70
100 350 220 180 8-18 3 576 Z10-36/25 100 17 80
125 400 250 210 8-18 3 634 Z15-18/25 150 32 104
150 460 285 240 8-22 3 660 Z15-18/25 150 53 125
200 570 340 295 8-22 4 860 Z20-18/25 200 53 180
250 680 395 350 12-22 4 - Z20-18/25 200 53 280
300 790 445 400 12-22 4 1003 Z20-18/25 300 45 434
350 900 505 460 16-22 4 - ZD30-36a 300 45 -
400 1000 565 515 16-25 4 - - - - -

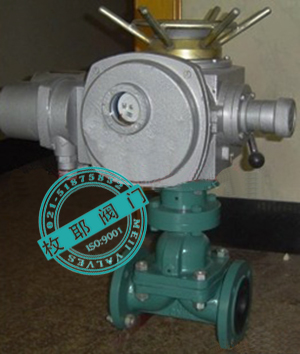

電動隔膜閥G941J產品實拍:

電動隔膜閥G941J檢測報告:
電動隔膜閥G941J使用說明:
    ①隔膜閥安裝前,須沖洗和清除干凈管道中殘存的雜質;
    ②盡可能在管路進口處加裝過濾器,防止雜質損壞隔膜;
    ③隔膜閥安裝時,介質流向應與閥體上箭頭方向相一致;
    ④在存放或停用期間,應使閥門處于微啟狀態,避免隔膜因長期受壓而失去彈性;
    ⑤襯膠層或橡膠隔膜表面切勿涂刷油脂類物品,以免產生橡膠溶脹而影響閥門使用壽命;
    ⑥電動隔膜閥G941J安裝使用說明書下載。
電動隔膜閥G941J應用業績:
    格爾木氯堿項目
