上海枚耶閥門有限公司主要銷售【手動對夾襯氟蝶閥D(3)71F46】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的手動對夾襯氟蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

手動對夾襯氟蝶閥D(3)71F46原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    襯氟蝶閥又稱氟塑料襯里耐腐蝶閥，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于蝶閥的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或蝶閥內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成襯氟蝶閥，適用于各類腐蝕性介質中。
    襯氟蝶閥關閉時蝶板的外圓密封面擠壓四氟閥卒，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證襯氟蝶閥的密封。襯氟蝶閥密封結構采用聚四氟乙烯、使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。

手動對夾襯氟蝶閥D(3)71F46性能特點：

    ①設計新穎、合理、結構獨特，重量輕，啟閉迅速；
    ②操力矩小，操作方便，省力靈巧；
    ③可以任何位置安裝，維修方便；
    ④密封件可以更換，密封性能可靠達到雙向密封零泄漏；
    ⑤密封材料耐老化、耐腐蝕，使用壽命長等特點。

手動對夾襯氟蝶閥D(3)71F46技術參數：

公稱通徑：DN40mm~DN1200mm				公稱壓力：PN0.6Mpa~PN1.6Mpa
手動	DA71F/P(半襯)	蝸輪	DA371F/P(半襯)	氣動	DA671F/P(半襯)	電動	DA971F/P(半襯)
	DA71F3(全襯里)		DA371F3(全襯里)		DA671F3(全襯里)		DA971F3(全襯里)
	DA71F4(全襯里)		DA371F4(全襯里)		DA671F4(全襯里)		DA971F4(全襯里)
	DA71F46(全襯里)		DA371F46(全襯里)		DA671F46(全襯里)		DA971F46(全襯里)

手動對夾襯氟蝶閥D(3)71F46部件材質：

零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
	Z	C	P	R	PL	RL
上、下閥體	Ht250	WCB	CF8	CF8M	CF3	CF3M
蝶板	WCB	35(鍛)	CF8	CF8M	CF3	CF3
蝶板軸	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Ce18Ni14Mo2
襯里層/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)、PO(聚烯烴)
O型圈	FPM(氟橡膠)
彈性條(墊)	Si(硅橡膠)
調節定位座	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Ce18Ni14Mo2
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

手動對夾襯氟蝶閥D(3)71F46外形尺寸：

通徑	標準值							參考值
DN	L	D	D1	D2	f	b	Z-Φd	Do	H	kg
	PN1.6Mpa
40	33	145	110	85	3	18	4-18	200	145	5
50	43	160	125	100	3	20	4-18	250	150	5.5
65	46	180	145	120	3	20	4-18	250	160	6.5
80	46	195	160	135	3	22	8-18	250	170	8
100	52	215	180	155	3	24	8-18	300	185	9
125	56	245	210	185	3	26	8-18	300	210	12.5
150	56	280	240	210	3	28	8-23	200	230	15
200	60	335	295	265	3	30	12-23	200	285	23
250	68	405	355	320	3	32	12-25	240	325	32
300	78	460	410	375	4	34	12-25	240	360	45
350	90	520	470	435	4	38	16-25	280	430	70
400	102	580	525	485	4	40	16-30	280	475	90
450	114	640	585	545	4	44	20-30	320	525	110
500	127	705	650	608	4	46	20-34	320	565	135
600	154	840	770	718	5	54	20-41	360	620	200
700	165	910	840	788	5	54	24-41	360	686	315
800	190	1020	950	898	5	54	24-41	380	815	385
900	203	1120	1050	998	5	54	28-41	400	1010	420
1000	216	1255	1170	1100	5	60	28-48	400	1185	620

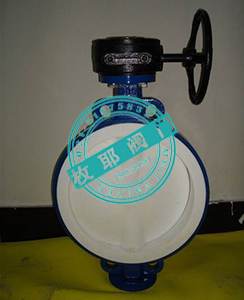

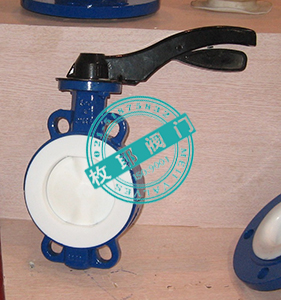

手動對夾襯氟蝶閥D(3)71F46產品實拍：



手動對夾襯氟蝶閥D(3)71F46檢測報告：

手動對夾襯氟蝶閥D(3)71F46使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②手動對夾襯氟蝶閥D(3)71F46安裝使用說明書下載。

手動對夾襯氟蝶閥D(3)71F46應用業績：

    翔鷺化工
