上海枚耶閥門有限公司主要銷售【不銹鋼對夾式蝶閥D71X】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的不銹鋼對夾式蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

不銹鋼對夾式蝶閥D71X原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

不銹鋼對夾式蝶閥D71X性能特點：

    ①小型輕便，容易拆裝維修，可任意位置安裝；
    ②結構簡單，90°回轉啟閉迅速；
    ③操作扭矩小，省力輕巧；
    ④流量特性趨于直線，調節性能好。

不銹鋼對夾式蝶閥D71X技術參數：

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992；JB/T9092-1999
公稱通徑	DN（mm）	50～200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6

不銹鋼對夾式蝶閥D71X部件材質：

零件名稱	材料
閥體	不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

不銹鋼對夾式蝶閥D71X外形尺寸：

公稱通徑		結構長度	外形尺寸(參考值)				連接尺寸(標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

不銹鋼對夾式蝶閥D71X產品實拍：

不銹鋼對夾式蝶閥D71X檢測報告：

不銹鋼對夾式蝶閥D71X使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②不銹鋼對夾式蝶閥D71X安裝使用說明書下載。

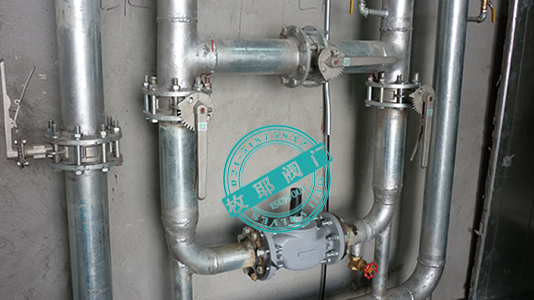

不銹鋼對夾式蝶閥D71X應用業績：
