上海枚耶閥門有限公司主要銷售【手動高性能蝶閥GD71H】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的手動高性能蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

手動高性能蝶閥GD71H原理作用：

蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
高性能蝶閥是我司引進進口廠家技術，解決了通用閥門難以適應的高低溫、高壓、真空等工況而開發的產品。該閥具有獨特的自密封和雙偏心結構，可作快速切斷或調節流量之用。
高性能蝶閥連接方式可采用對夾式或用于大管徑及管路終端的凸耳式單法蘭設計。除了按ASME B16.5、B16.47標準外，還可按用戶要求，用于DIN標準、JIS標準和國標等連接尺寸。

手動高性能蝶閥GD71H性能特點：

①使用獨特的動載密封PTFE閥座設計，彈性好，可靠性高；
②無需增加O型圈或金屬部件來保持密封；
③唇緣式密封結構可補償溫度和壓力的變化；
④使用壽命長，維修量�。�
⑤密封試驗，雙向達到無氣泡泄漏；
⑥耐火/防火閥座，防火型蝶閥設計遵照API607標準。

手動高性能蝶閥GD71H技術參數：

公稱通徑	DN50-DN1200(2"~48")	適用溫度	-50℃~450℃
公稱壓力	PN0.6-PN4.0(150LB~300LB)	適用介質	水、蒸汽、油品、腐蝕性介質

手動高性能蝶閥GD71H部件材質：

類型	高性能四氟密封蝶閥	高性能金屬密封蝶閥
閥體	WCB、SS304、SS316	WCB、SS304、SS316
閥板	SS304、SS316	SS304、SS316
閥桿	17-4PH	17-4PH
閥座	POM、EPDM、PTFE、RPTFE	SS316、0Cr12Mn5NiMo3Al、Inconel 825
軸套	SS304、PTFE	SS304
填料	PTFE	石墨
壓環	Q235、SS304、SS316	Q235、SS304、SS316

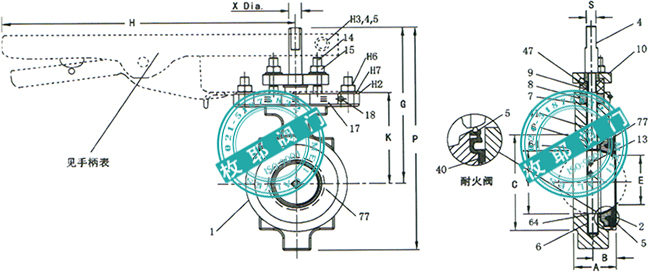

手動高性能蝶閥GD71H外形尺寸：

DN	近似尺寸											kg
DN	A	B	C	E	G	H	K	P	S	X	Y	kg
50	43	23	96	38	124	279	80	186	7	24	50	3
65	49	27	119	59	194	279	111	275	11	15	48	5
80	49	27	132	73	203	279	121	316	11	15	74	6
100	54	30	157	95	216	279	133	341	11	15	94	8
125	64	30	186	111	217	279	135	362	11	15	111	12
150	57	33	216	142	235	279	152	378	14	18	146	13
200	64	36	270	188	270	559	187	441	16	22	194	20
250	71	41	324	236	329	559	232	531	21	28	243	35
300	81	48	381	282	357	559	260	596	24	33	289	51

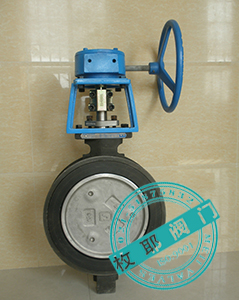

手動高性能蝶閥GD71H產品實拍：

手動高性能蝶閥GD71H檢測報告：

手動高性能蝶閥GD71H使用說明：

①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②手動高性能蝶閥GD71H安裝使用說明書下載。

手動高性能蝶閥GD71H應用業績：

紫金礦業

對夾手動硬密封三偏心蝶閥

①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
      a、閥門名稱及型號（如：手動高性能蝶閥）
      b、閥門公稱通徑DN
      c、閥門公稱壓力Mpa
      d、閥門介質溫度℃
      e、閥門連接方式（螺紋、法蘭、對夾等）
      f、閥門傳動方式（手動、蝸輪、電動、氣動等）
      g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
      h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
      i、閥門Kv/Cv值（此項針對于調節閥系列）
      j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。

①品質保障：	a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。
①品質保障：	b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。
②購置成本：	給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。
③交貨周期：	倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。
④售后服務：	a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。
	b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。
	c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。
	d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。
