  閥門系列  當前位置:閥門 >  閥門系列  > 蝶閥  > 氣動蝶閥
更新時間:2024-3-29 11:35:15
對夾式氣動蝶閥 產品名稱: 對夾式氣動蝶閥
產品類別: 氣動蝶閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【對夾式氣動蝶閥D671X】,是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的對夾式氣動蝶閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
對夾式氣動蝶閥D671X原理作用:
    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    氣動對夾式蝶閥既可作切斷介質用,又可作調節介質的流量用。閥體可選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到較佳效果。氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業,特別適用于雙向密封和閥體易銹蝕場合,作調節流量和截流介質。
對夾式氣動蝶閥D671X性能特點:
    ①齒輪式雙活塞,輸出力矩大,體積。
    ②氣缸選用鋁金材料,重量輕、外形美觀;
    ③可在頂部、底部安裝手動操作機構;
    ④齒條式連接可調節開啟角度、額定流量;
    ⑤執行器可選帶電訊號反饋指示及附件以實現自動化操作;
    ⑥IS05211標準連接為產品的安裝更換提供了方便;
    ⑦兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍,確保與閥門的同步精度。
對夾式氣動蝶閥D671X技術參數:
執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

對夾式氣動蝶閥D671X部件材質:
零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨
對夾式氣動蝶閥D671X外形尺寸:

公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸(標準值)
1.6MPa
毫米 英寸 L L1 H H1 A D D1 n-d
50 2 108 43 63 315 180 165 125 4-18
65 21/2 112 46 70 330 180 185 145 4-18
80 3 114 46 83 390 245 200 160 8-18
100 4 127 52 105 431 240 220 180 8-18
125 5 140 56 115 455 240 250 210 8-18
150 6 140 56 137 626 350 285 240 8-22
200 8 152 60 164 720 350 340 295 12-22
250 10 165 68 206 800 550 405 355 12-26
300 12 178 78 230 860 600 460 410 12-26
350 14 190 78 248 883 600 520 470 16-26
400 16 216 102 289 972 600 580 525 16-30
450 18 222 114 320 1043 750 640 585 20-30
500 20 229 127 343 1098 750 715 650 20-33
600 24 267 154 413 1236 750 840 770 20-36
700 28 430 165 478 1431 750 910 840 24-36
800 32 470 190 525 1488 750 1025 950 24-39
900 36 510 203 620 1615 1250 1125 1050 28-39
1000 40 550 216 725 1765 1500 1255 1170 28-42
1200 48 630 254 780 1976 1500 1485 1390 32-48

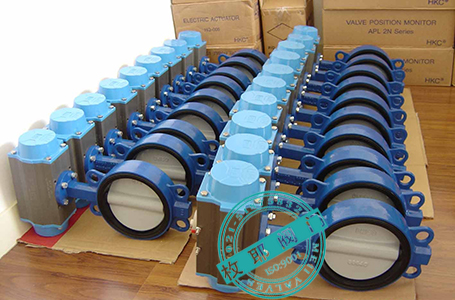

對夾式氣動蝶閥D671X產品實拍:

對夾式氣動蝶閥D671X檢測報告:
對夾式氣動蝶閥D671X使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②對夾式氣動蝶閥D671X安裝使用說明書下載。
對夾式氣動蝶閥D671X應用業績:
