  閥門系列  當前位置:閥門 >  閥門系列  > 旋塞閥  > 卡套式旋塞閥
更新時間:2024-3-29 11:35:15

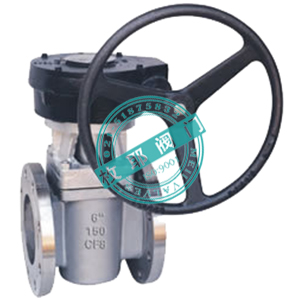

美標卡套旋塞閥 產品名稱: 美標卡套旋塞閥
產品類別: 卡套式旋塞閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【美標卡套旋塞閥X341F】,是目前國內較大的《旋塞閥》在線銷售服務商。公司集成優質的美標卡套旋塞閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量旋塞閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
美標卡套旋塞閥X341F原理作用:
    旋塞閥的啟閉件是帶通孔的塞體,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開,實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形;在圓柱形閥塞中,通道一般成矩形,而在錐形閥塞中,通道成梯形。這些形狀使旋塞閥的結構變得輕巧,但同時也產生了一定的壓力損失。旋塞閥較適于作為切斷和接通介質以及分流使用,但是依據使用的性質和密封面的耐沖蝕性,有時也可用于節流。旋塞閥不受安裝方向的限制,介質的流向可任意。旋塞閥是一種快速開關的直通閥,由于旋密封面之間運動帶有擦拭作用,而在全開時可完全防止與流動介質的接觸,故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構,以致一個閥可以獲得兩個、三個、四個不同的流道,這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
旋塞閥的選用原則
    ①在煤氣、天然氣、暖通系統的管道中和設備上,公稱通徑不大于200mm,宜選用填料式圓錐形旋塞閥;
    ②牛奶、果汁、啤酒等食品企業業及制藥廠等的設備和管道上,建議選用奧氏體不銹鋼制的,緊定式圓錐形旋塞閥;
    ③用于分配介質和改變介質流動方向,其工作溫度不高于300℃,公稱壓力PN≤1.6MPa、公稱通徑不大于300mm,建議選用多通路旋塞閥;
    ④油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中,公稱壓力級不大于Class300、公稱通徑不大于300mm,建議選用油封式圓錐形旋塞閥;
    ⑤油田開采、天然氣開采、管道輸送的支管、精煉和清潔設備中,公稱壓力級不大于Class7500、公稱通徑不大于900mm、工作溫度不高于340℃,建議選用油封式圓錐形旋塞閥;
    ⑥大型化學工業中,含有腐蝕性介質的管道和設備中,要求開啟或關閉速度較快的場合,對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥;對于以醋酸為基的介質,可選用Crl8Nil2M02Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。
美標卡套旋塞閥X341F性能特點:
    X341F美標卡套旋塞閥密封性是通過卡套四周的密封面來實現的,獨特的360°金屬唇邊保護固定卡套。主要應用于化工、石油、制藥、冶金等行業的系統管路中,主要作用是輸送在常溫狀態下會凝固、易結晶的介質。旋塞閥是關閉件或柱塞形的旋轉閥,通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開,實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中,通道一般成矩形;而在錐形閥塞中,通道成梯形。
美標卡套旋塞閥X341F技術參數:
    公稱通徑:DN15-DN200
    公稱壓力:150LB;300LB;600LB
    設計標準:ANSI B16.34 ;AP1600
    結構長度:ANSI B16.10
    法蘭尺寸:ANSI B16.5
    試驗標準:AP1598
美標卡套旋塞閥X341F部件材質:
零件名稱 閥體 塞子 填料壓蓋 螺栓
X341F-C WCB 2Cr13 PTFE 35CrMo
X341F-P CF8 304 PTFE 1Cr17Ni2
X341F-R CF8M 316 PTFE 1Cr17Ni2

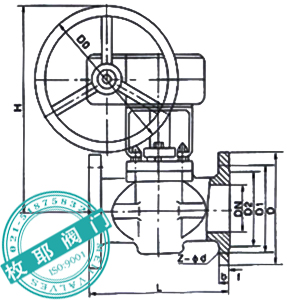

美標卡套旋塞閥X341F外形尺寸:

壓力 DN D D1 D2 L H DO z-Φd
300Lb 15 95 66.5 35 140 110 - 4-15
20 117 82.5 43 152 115 - 4-19
25 124 89 51 165 115 - 4-19
32 133 98.5 64 178 135 - 4-19
40 156 114.5 73 190 140 - 4-22
50 165 127 92 216 150 - 8-19
65 190 149 105 241 165 - 8-22
80 210 168.5 127 283 180 - 8-22
100 154 200 157 305 380 300 8-22
125 179 235 186 381 460 300 8-22
150 318 270 216 403 520 320 12-22
200 381 330 270 419 580 320 12-25
600Lb 15 95 66.5 35 165 175 - 4-15
20 118 82.5 43 190 175 - 4-19
25 124 89 51 216 175 - 4-19
32 133 98.5 64 229 220 - 4-19
40 156 114.5 73 241 280 - 4-22
50 165 127 92 292 305 - 8-19
65 190 149 105 330 380 - 8-22
80 210 168 127 356 450 - 8-22
100 273 216 157 432 - 300 8-25
125 330 266.5 186 508 - 300 8-29
150 356 292 216 559 - 320 12-29
200 419 349 270 660 - 320 12-32

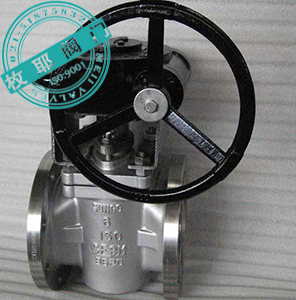

美標卡套旋塞閥X341F產品實拍:

美標卡套旋塞閥X341F檢測報告:
美標卡套旋塞閥X341F使用說明:
    ①旋塞閥安裝前,須沖洗和清除干凈管道中殘存的雜質;
    ②旋塞閥對介質流向沒有要求,可任意方向和位置安裝;
    ③美標卡套旋塞閥X341F安裝使用說明書下載。

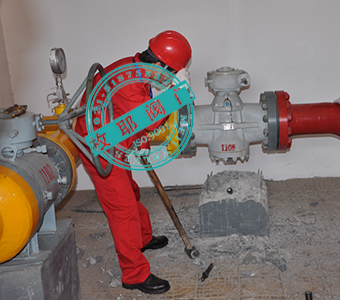

美標卡套旋塞閥X341F應用業績:
