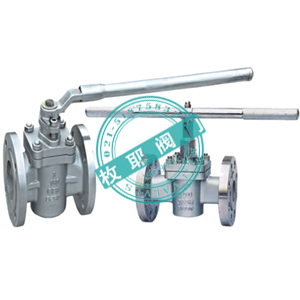

上海枚耶閥門有限公司主要銷售【美標卡套旋塞閥X41F】，是目前國內較大的《旋塞閥》在線銷售服務商。公司集成優質的美標卡套旋塞閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量旋塞閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

美標卡套旋塞閥X41F原理作用：

    旋塞閥的啟閉件是帶通孔的塞體，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形；在圓柱形閥塞中，通道一般成矩形，而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的壓力損失。旋塞閥較適于作為切斷和接通介質以及分流使用，但是依據使用的性質和密封面的耐沖蝕性，有時也可用于節流。旋塞閥不受安裝方向的限制，介質的流向可任意。旋塞閥是一種快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個、四個不同的流道，這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
旋塞閥的選用原則：
    ①在煤氣、天然氣、暖通系統的管道中和設備上，公稱通徑不大于200mm，宜選用填料式圓錐形旋塞閥；
    ②牛奶、果汁、啤酒等食品企業業及制藥廠等的設備和管道上，建議選用奧氏體不銹鋼制的，緊定式圓錐形旋塞閥；
    ③用于分配介質和改變介質流動方向，其工作溫度不高于300℃，公稱壓力PN≤1.6MPa、公稱通徑不大于300mm，建議選用多通路旋塞閥；
    ④油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級不大于Class300、公稱通徑不大于300mm，建議選用油封式圓錐形旋塞閥；
    ⑤油田開采、天然氣開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級不大于Class7500、公稱通徑不大于900mm、工作溫度不高于340℃，建議選用油封式圓錐形旋塞閥；
    ⑥大型化學工業中，含有腐蝕性介質的管道和設備中，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥；對于以醋酸為基的介質，可選用Crl8Nil2M02Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。

美標卡套旋塞閥X41F性能特點：

    X41F美標卡套旋塞閥密封性是通過卡套四周的密封面來實現的，獨特的360°金屬唇邊保護固定卡套。主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。

美標卡套旋塞閥X41F技術參數：

    公稱通徑：DN15-DN200
    設計標準：ANSI B16.34 ；AP1600
    結構長度：ANSI B16.10
    法蘭尺寸：ANSI B16.5
    試驗標準：AP1598

閥門型號	公稱壓力	試驗壓力			適用介質	工作溫度
		殼體	密封(水)	低壓密封(氣)
X41F-150(LB)C	150LB	3.0Mpa	2.2Mpa	0.5Mpa-0.7Mpa	水、蒸汽、油品	≤150℃
X41F-300(LB)C	300LB	7.8Mpa	5.6Mpa
X41F-600(LB)C	600LB	15.3Mpa	11.2Mpa
X41F-150(LB)P	150LB	3.0Mpa	2.2Mpa	0.5Mpa-0.7Mpa	硝酸類	≤150℃
X41F-300(LB)P	300LB	7.8Mpa	5.6Mpa
X41F-600(LB)P	600LB	15.3Mpa	11.2Mpa
X41F-150(LB)R	150LB	3.0Mpa	2.2Mpa	0.5Mpa-0.7Mpa	硝酸類	≤150℃
X41F-300(LB)R	300LB	7.8Mpa	5.6Mpa
X41F-600(LB)R	600LB	15.3Mpa	11.2Mpa

美標卡套旋塞閥X41F部件材質：

零件名稱	閥體	塞子	填料壓蓋	螺栓
X41F-C	WCB	2Cr13	PTFE	35CrMo
X41F-P	CF8	304	PTFE	1Cr17Ni2
X41F-R	CF8M	316	PTFE	1Cr17Ni2

美標卡套旋塞閥X41F外形尺寸：

DN	D	D1	D2	L	H	do	b-f	z-Φd
15	89	60.5	35	108	110	150	12-2	4-15
20	98	70	43	117	115	150	12-2	4-15
25	108	79.5	51	127	115	180	12-2	4-15
32	117	89	64	140	135	270	13-2	4-15
40	127	98.5	73	165	140	280	15-2	4-15
50	152	120.5	92	178	150	300	16-2	4-19
65	178	139.5	105	190	165	350	18-2	4-19
80	190	152.5	127	203	180	400	19-2	4-19
100	229	190.5	157	229	380	-	24-2	4-19
125	254	216	186	254	460	-	25-2	8-22
150	279	241.5	216	267	520	-	27-2	8-22
200	343	298.5	270	292	580	-	30-2	8-22

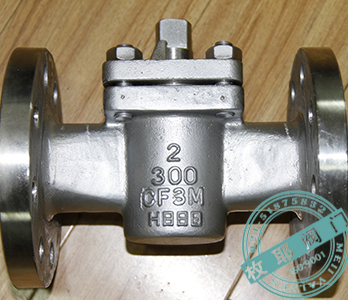

美標卡套旋塞閥X41F產品實拍：



美標卡套旋塞閥X41F檢測報告：

美標卡套旋塞閥X41F使用說明：

    ①旋塞閥安裝前，須沖洗和清除干凈管道中殘存的雜質；
    ②旋塞閥對介質流向沒有要求，可任意方向和位置安裝；
    ③美標卡套旋塞閥X41F安裝使用說明書下載。

美標卡套旋塞閥X41F應用業績：

    哈拉哈塘石油基地
