  閥門系列  當前位置:閥門 >  閥門系列  > 旋塞閥  > 壓力表旋塞閥
更新時間:2024-3-29 11:35:15
壓力表三通旋塞閥 產品名稱: 壓力表三通旋塞閥
產品類別: 壓力表旋塞閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【壓力表三通旋塞閥X14F】,是目前國內較大的《旋塞閥》在線銷售服務商。公司集成優質的壓力表三通旋塞閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量旋塞閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
壓力表三通旋塞閥X14F原理作用:
    旋塞閥的啟閉件是帶通孔的塞體,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開,實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形;在圓柱形閥塞中,通道一般成矩形,而在錐形閥塞中,通道成梯形。這些形狀使旋塞閥的結構變得輕巧,但同時也產生了一定的壓力損失。旋塞閥較適于作為切斷和接通介質以及分流使用,但是依據使用的性質和密封面的耐沖蝕性,有時也可用于節流。旋塞閥不受安裝方向的限制,介質的流向可任意。旋塞閥是一種快速開關的直通閥,由于旋密封面之間運動帶有擦拭作用,而在全開時可完全防止與流動介質的接觸,故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構,以致一個閥可以獲得兩個、三個、四個不同的流道,這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
旋塞閥的選用原則
    ①在煤氣、天然氣、暖通系統的管道中和設備上,公稱通徑不大于200mm,宜選用填料式圓錐形旋塞閥;
    ②牛奶、果汁、啤酒等食品企業業及制藥廠等的設備和管道上,建議選用奧氏體不銹鋼制的,緊定式圓錐形旋塞閥;
    ③用于分配介質和改變介質流動方向,其工作溫度不高于300℃,公稱壓力PN≤1.6MPa、公稱通徑不大于300mm,建議選用多通路旋塞閥;
    ④油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中,公稱壓力級不大于Class300、公稱通徑不大于300mm,建議選用油封式圓錐形旋塞閥;
    ⑤油田開采、天然氣開采、管道輸送的支管、精煉和清潔設備中,公稱壓力級不大于Class7500、公稱通徑不大于900mm、工作溫度不高于340℃,建議選用油封式圓錐形旋塞閥;
    ⑥大型化學工業中,含有腐蝕性介質的管道和設備中,要求開啟或關閉速度較快的場合,對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥;對于以醋酸為基的介質,可選用Crl8Nil2M02Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。
壓力表三通旋塞閥X14F性能特點:
     X14F壓力表三通旋塞閥一種具有三個通道的旋塞閥,該閥門的三個通道可以是一進兩出或者一出兩進。其結構是閥體和閥賽組成,閥塞上有三個成90度的通道,外端有三通旋塞的調整手柄。工作原理是通過旋塞來實現啟閉動作,使閥門的通道口相通或者分開。旋塞閥本身就具備可以適應多通道的結構,除了可以用做切斷和接通介質,還有分流的功能,三通旋塞閥是屬于旋塞閥的其中一個種類,常用于流體換向。
壓力表三通旋塞閥X14F技術參數:
    公稱通徑:DN15
    公稱壓力:1.6Mpa
壓力表三通旋塞閥X14F部件材質:
    閥體:黃銅
    密封:聚四氟乙烯

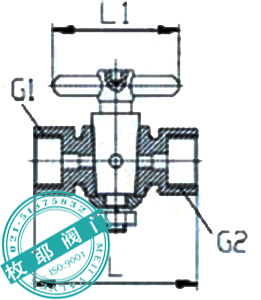

壓力表三通旋塞閥X14F外形尺寸:

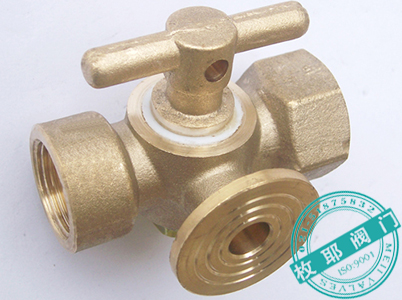

壓力表三通旋塞閥X14F產品實拍:

壓力表三通旋塞閥X14F檢測報告:
壓力表三通旋塞閥X14F使用說明:
    ①旋塞閥安裝前,須沖洗和清除干凈管道中殘存的雜質;
    ②旋塞閥對介質流向沒有要求,可任意方向和位置安裝;
    ③壓力表三通旋塞閥X14F安裝使用說明書下載。
壓力表三通旋塞閥X14F應用業績:
    上海保利大廈
