  閥門系列  當前位置:閥門 >  閥門系列  > 旋塞閥  > 二通旋塞閥
更新時間:2024-3-29 11:35:15
二通不銹鋼法蘭旋塞閥 產品名稱: 二通不銹鋼法蘭旋塞閥
產品類別: 二通旋塞閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【二通不銹鋼法蘭旋塞閥X43W】,是目前國內較大的《旋塞閥》在線銷售服務商。公司集成優質的二通不銹鋼法蘭旋塞閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量旋塞閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
二通不銹鋼法蘭旋塞閥X43W原理作用:
    旋塞閥的啟閉件是帶通孔的塞體,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開,實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形;在圓柱形閥塞中,通道一般成矩形,而在錐形閥塞中,通道成梯形。這些形狀使旋塞閥的結構變得輕巧,但同時也產生了一定的壓力損失。旋塞閥較適于作為切斷和接通介質以及分流使用,但是依據使用的性質和密封面的耐沖蝕性,有時也可用于節流。旋塞閥不受安裝方向的限制,介質的流向可任意。旋塞閥是一種快速開關的直通閥,由于旋密封面之間運動帶有擦拭作用,而在全開時可完全防止與流動介質的接觸,故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構,以致一個閥可以獲得兩個、三個、四個不同的流道,這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
旋塞閥的選用原則
    ①在煤氣、天然氣、暖通系統的管道中和設備上,公稱通徑不大于200mm,宜選用填料式圓錐形旋塞閥;
    ②牛奶、果汁、啤酒等食品企業業及制藥廠等的設備和管道上,建議選用奧氏體不銹鋼制的,緊定式圓錐形旋塞閥;
    ③用于分配介質和改變介質流動方向,其工作溫度不高于300℃,公稱壓力PN≤1.6MPa、公稱通徑不大于300mm,建議選用多通路旋塞閥;
    ④油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中,公稱壓力級不大于Class300、公稱通徑不大于300mm,建議選用油封式圓錐形旋塞閥;
    ⑤油田開采、天然氣開采、管道輸送的支管、精煉和清潔設備中,公稱壓力級不大于Class7500、公稱通徑不大于900mm、工作溫度不高于340℃,建議選用油封式圓錐形旋塞閥;
    ⑥大型化學工業中,含有腐蝕性介質的管道和設備中,要求開啟或關閉速度較快的場合,對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥;對于以醋酸為基的介質,可選用Crl8Nil2M02Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。
二通不銹鋼法蘭旋塞閥X43W性能特點:
    X43W二通不銹鋼法蘭旋塞閥是關閉件或柱塞形的旋轉閥,通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開,實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中,通道一般成矩形;而在錐形閥塞中,通道成梯形。
二通不銹鋼法蘭旋塞閥X43W技術參數:
    公稱通徑:DN15-DN300
閥門型號 公稱壓力 試驗壓力 適用介質 工作溫度
殼體 密封
X43W-1.0P 1.0Mpa 1.5Mpa 1.1Mpa 硝酸類 ≤250℃
X43W-1.0R 1.0Mpa 1.5Mpa 1.1Mpa 醋酸類 -20℃~150℃
二通不銹鋼法蘭旋塞閥X43W部件材質:
零件名稱 閥體 塞子 填料壓蓋 填料
X43W-1.0P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 油浸石棉盤根
柔性石墨
X43W-1.0R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼
二通不銹鋼法蘭旋塞閥X43W外形尺寸:

DN L D D1 D2 f b z-Φd s h H
15 80 95 65 45 2 14 4-14 14 26 99
20 90 105 75 55 2 16 4-14 14 34 124
25 110 115 85 65 2 16 4-14 17 38 133
32 115 135 100 78 2 18 4-18 18 45 152
40 150 145 110 85 3 18 4-18 26 55 212
50 170 160 125 100 3 20 4-18 28 74 260
65 220 180 145 120 3 20 4-18 32 82 295
80 250 195 160 135 3 22 4-18 40 95 327
100 300 215 180 155 3 26 8-18 45 135 425
125 350 245 210 185 3 24 8-18 54 154 482
150 400 280 240 210 3 24 8-23 62 172 512
200 450 335 295 265 3 24 8-23 75 195 605
250 530 390 350 320 3 28 12-23 85 230 660
300 580 440 400 368 3 30 12-23 100 263 760

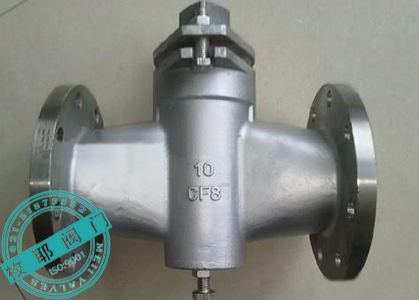

二通不銹鋼法蘭旋塞閥X43W產品實拍:

二通不銹鋼法蘭旋塞閥X43W檢測報告:
二通不銹鋼法蘭旋塞閥X43W使用說明:
    ①旋塞閥安裝前,須沖洗和清除干凈管道中殘存的雜質;
    ②旋塞閥對介質流向沒有要求,可任意方向和位置安裝;
    ③二通不銹鋼法蘭旋塞閥X43W安裝使用說明書下載。
二通不銹鋼法蘭旋塞閥X43W應用業績:
    哈拉哈塘石油基地
