  閥門系列  當前位置:閥門 >  閥門系列  > 止回閥  > 橡膠瓣止回閥
更新時間:2024-3-29 11:35:15
橡膠瓣止回閥 產品名稱: 橡膠瓣止回閥
產品類別: 橡膠瓣止回閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【橡膠瓣止回閥H44X,SFCV】,是目前國內較大的《止回閥》在線銷售服務商。公司集成優質的橡膠瓣止回閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量止回閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
橡膠瓣止回閥H44X,SFCV原理作用:
    止回閥的啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動,旋啟式止回閥安裝位置不受限制,通常安裝于水平管路,但也可以安裝于垂直管路或傾料管路上。注意:止回閥只允許介質向一個方向流動,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截?cái)嘟橘|(zhì)的正常流動。
    H44X,SFCV橡膠瓣止回閥主要適用于臥式安裝的給排水系統,可安裝于水泵出水口處,以防止倒流及水錘對泵損害。H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上,以防止池水倒流至給水系統中。
橡膠瓣止回閥H44X,SFCV性能特點:
    HC44X橡膠瓣止回閥的封圈采用傾斜設計,關閉時間短,可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成,耐沖刷,密封性能好,HC44X橡膠瓣止回閥結構簡單、保養、維修、運輸均很方便。
橡膠瓣止回閥H44X,SFCV技術參數:
公稱通徑 DN40-DN600
公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
介質溫度 ≤80℃
適用介質 清水、油品
橡膠瓣止回閥H44X,SFCV部件材質:
閥體 鑄鐵、鑄鋼
閥蓋 鑄鐵、鑄鋼
閥瓣 橡膠組合件

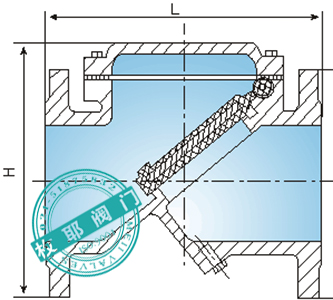

橡膠瓣止回閥H44X,SFCV外形尺寸:

公稱通徑 L H
40 165 165
50 203 165
65 216 185
80 241 200
100 292 220
125 330 280
150 356 285
200 495 340
250 622 395
300 698 445
350 787 505
400 914 565
450 978 615
500 978 670
600 1295 780

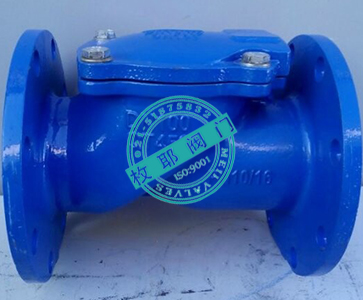

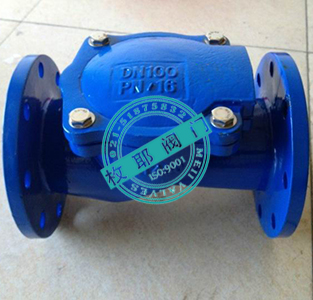

橡膠瓣止回閥H44X,SFCV產品實拍:

橡膠瓣止回閥H44X,SFCV檢測報告:
橡膠瓣止回閥H44X,SFCV使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②為保證閥門的正常使用,盡可能在管路進口處安裝過濾器,避免雜質卡在閥瓣,導致閥門不止回;
    ③橡膠瓣止回閥H44X,SFCV安裝使用說明書下載。

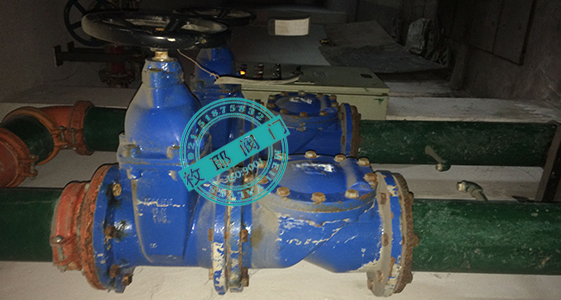

橡膠瓣止回閥H44X,SFCV應用業績:
