  閥門系列  當前位置:閥門 >  閥門系列  > 止回閥  > 旋啟式止回閥
更新時間:2024-3-29 11:35:15
不銹鋼旋啟式止回閥 產品名稱: 不銹鋼旋啟式止回閥
產品類別: 旋啟式止回閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【不銹鋼旋啟式止回閥H44W】,是目前國內較大的《止回閥》在線銷售服務商。公司集成優質的不銹鋼旋啟式止回閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量止回閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
不銹鋼旋啟式止回閥H44W原理作用:
    止回閥的啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動,旋啟式止回閥安裝位置不受限制,通常安裝于水平管路,但也可以安裝于垂直管路或傾料管路上。注意:止回閥只允許介質向一個方向流動,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截?cái)嘟橘|(zhì)的正常流動。
    H44W不銹鋼旋啟式止回閥安裝位置不受限制,通常安裝于水平管路,但也可以安裝于垂直管路或傾料管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動,其流體阻力一般小于升降式止回閥,它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合,大口徑管路選用單瓣旋啟式止回閥時。為減少水錘壓力,較好采用能減小水錘壓力的緩閉止回閥;雙瓣旋啟式止回閥適用于大中口徑管路,對夾雙瓣旋啟式止回閥結構小、重量輕,是一種發展較快的止回閥;多瓣旋啟式止回閥適用于大口徑管路。
不銹鋼旋啟式止回閥H44W性能特點:
    ①設計制造:API594、API6D、JB/T8937、GB/T12236
    ②結構長度:API594、API6D、DIN3202、JB/T89373
    ③壓力溫度:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
    ④試驗檢驗:API598、JB/T9092
不銹鋼旋啟式止回閥H44W技術參數:
公稱通徑 公稱壓力 適用溫度 適用介質
DN15-DN500 1.0Mpa-6.4Mpa -30℃-425℃ 水、油、蒸汽
不銹鋼旋啟式止回閥H44W部件材質:
閥體 閥蓋 閥座 閥瓣
不銹鋼 不銹鋼 不銹鋼 不銹鋼

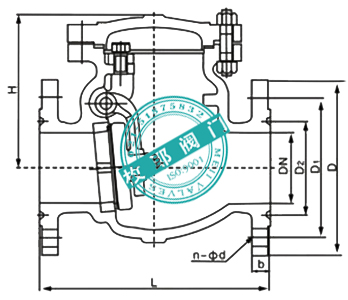

不銹鋼旋啟式止回閥H44W外形尺寸:

公稱通徑DN 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 100 85 16 4-18 115
50 230 160 125 100 16 4-18 135
65 290 180 145 120 18 4-18 142
80 310 195 160 135 20 8-18 165
100 350 215 180 155 20 8-18 180
125 400 245 210 185 22 8-18 210
150 480 280 240 210 24 8-23 233
200 500 335 295 265 26 12-23 304
250 550 405 355 320 30 12-25 348
300 650 460 410 375 30 12-25 390
350 750 520 470 435 34 16-25 430
400 850 580 525 485 36 16-30 468
不銹鋼旋啟式止回閥H44W產品實拍:
不銹鋼旋啟式止回閥H44W使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②為保證閥門的正常使用,盡可能在管路進口處安裝過濾器,避免雜質卡在閥瓣,導致閥門不止回;
    ③不銹鋼旋啟式止回閥H44W安裝使用說明書下載。

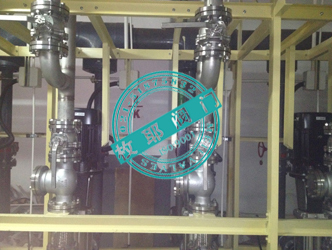

不銹鋼旋啟式止回閥H44W應用業績:
