產品名稱： |
升降式對夾止回閥 |
| 產品類別： |
對夾止回閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【升降式對夾止回閥H71H,W】，是目前國內較大的《止回閥》在線銷售服務商。公司集成優質的升降式對夾止回閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量止回閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。
H71W升降式對夾止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合。水平或垂直安裝于管路系統，防止介質倒流。
|
升降式對夾止回閥H71H,W性能特點：
|
結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小。
|
升降式對夾止回閥H71H,W技術參數：
|
|
公稱壓力
|
試驗壓力
|
工作溫度
|
適用溫度
|
|
殼體
|
密封
|
|
1.6Mpa
|
2.4Mpa
|
1.76Mpa
|
≤235℃
|
水、蒸氣、油品等
|
|
2.5Mpa
|
3.75Mpa
|
2.75Mpa
|
≤235℃
|
|
≤300℃
|
|
≤200℃
|
硝酸等腐蝕性介質
|
|
4.0Mpa
|
6.0Mpa
|
4.4Mpa
|
≤300℃
|
|
≤200℃
|
水、蒸氣
|
|
升降式對夾止回閥H71H,W部件材質：
|
|
型號
|
閥門
|
閥瓣
|
彈簧
|
|
H71H-16Q H71H-25Q
|
QT400-15
|
25
|
50CrVA
|
|
H71W-25H H71W-40H
|
2Cr13
|
1Cr13
|
1Cr18Ni9
|
|
H71W-25P H71W-40P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|

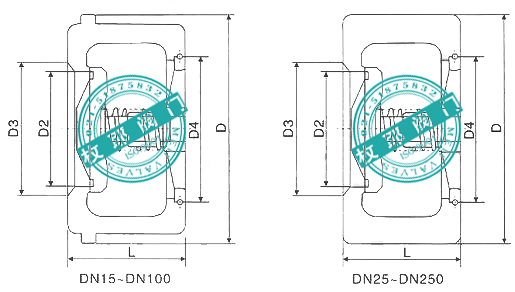

公稱通徑DN
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
D3
|
D4
|
|
15
|
16
|
52
|
15
|
24
|
31
|
40
|
|
20
|
19
|
62
|
19
|
30
|
40
|
50
|
|
25
|
22
|
72
|
24
|
35
|
47
|
58
|
|
32
|
28
|
83
|
31
|
46
|
56
|
68
|
|
40
|
32
|
93
|
39
|
55
|
66
|
78
|
|
50
|
40
|
108
|
48
|
65
|
78
|
90
|
|
65
|
46
|
128
|
62
|
80
|
95
|
110
|
|
80
|
50
|
142
|
76
|
96
|
110
|
128
|
|
100
|
60
|
162
|
95
|
115
|
132
|
150
|
|

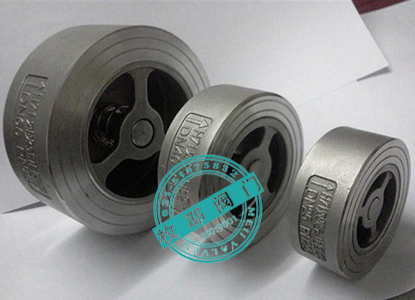

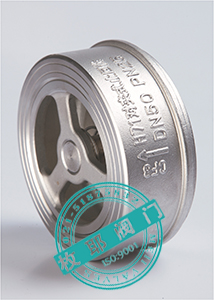

升降式對夾止回閥H71H,W產品實拍：
|

|
升降式對夾止回閥H71H,W檢測報告：
|
|
升降式對夾止回閥H71H,W使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②為保證閥門的正常使用，盡可能在管路進口處安裝過濾器，避免雜質卡在閥瓣，導致閥門不止回；
③升降式對夾止回閥H71H,W安裝使用說明書下載。
|
升降式對夾止回閥H71H,W應用業績：
|
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：升降式對夾止回閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
| ①品質保障： |
a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。 |
| b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。 |
| ②購置成本： |
給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。 |
| ③交貨周期： |
倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。 |
| ④售后服務： |
a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。 |
| b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。 |
| c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。 |
| d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。 |
|
