  閥門系列  當前位置:閥門 >  閥門系列  > 球閥  > 保溫球閥
更新時間:2024-3-29 11:35:15
夾套保溫球閥 產品名稱: 夾套保溫球閥
產品類別: 保溫球閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

       上海枚耶閥門有限公司主要銷售【夾套保溫球閥BQ41F(H)】,是目前國內較大的《球閥》在線銷售服務商。公司集成優質的夾套保溫球閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
夾套保溫球閥BQ41F(H)原理作用:
       BQ41F保溫夾套球閥也稱夾套球閥,是在球閥的基礎上焊裝金屬夾套,用于注入蒸汽或其它保溫、保冷介質,確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。保溫球閥根據球閥的結構不同,有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式,廣泛適用于化工、石油、制藥、冶金等行業的系統管路中。BQ41F保溫夾套球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
       BQ41F保溫夾套球閥主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的重油、膠類等高粘度介質。
夾套保溫球閥BQ41F(H)性能特點:
       ①BQ41F保溫夾套球閥采用整體式夾套結構設計,更能均勻地保溫、保冷,保溫球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接,允許蒸汽或冷水的較高壓力為1MPa;
       ②保溫球閥具有良好的保溫、保冷特性,除縮徑保溫球閥外,閥門的通徑和管徑一至,介質呈直線流動,阻力小,能有效降低管路中介質熱量的損失,因此,對容易凝固、高粘度的液體介質具有優良的性能。
夾套保溫球閥BQ41F(H)技術參數:

設計標準

ASME B 16.34    GB/T12224

結構長度

ASME B 16.10    GB/T12221

連接法蘭

ASME B 16.5、JB/T 79

驅動方式

手動、電動、氣動

試驗和檢驗

JB/T9092   API 598

適用介質

重油、膠類等易凝固介質

夾套保溫球閥BQ41F(H)部件材質:

序號

零件名稱

材質屬性

GB

ASTM

1

夾套

25

105

2

閥座

WCB

A216-WCB

3

閥體

25

A105

4

密封圈

PTFE、對位聚苯

5

球體

 SS304/316

SS304/316

6

閥桿

1Cr13

A247-410

7

填料

柔性石墨

8

填料壓蓋

WCB

A216-WCB

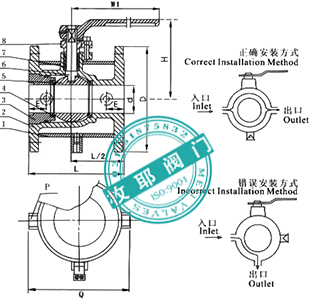

夾套保溫球閥BQ41F(H)外形尺寸:

公稱通徑(DN)

d

L

D

E

Q

H

W

管螺紋

(mm)

(in)

(mm)

(in)

P

20

3/4"

19

117

40

1 1/2"

58.5

147

101

170

G3/4"

25

1"

25

127

50

2"

62.5

156

106

170

G3/4"

40

1 1/2"

38

165

65

2 1/2"

63.5

181

125

250

G3/4"

50

2"

51

178

80

3"

68

218

135

250

G3/4"

80

3"

76

229

150

6"

82

275

193

350

G3/4"

100

4"

102

254

200

8"

83

300

265

420

G3/4"

150

6"

152

292

250

10"

95

403

355

1000

G3/4"

200

8"

203

330

350

12"

100

495

410

1300

G3/4"

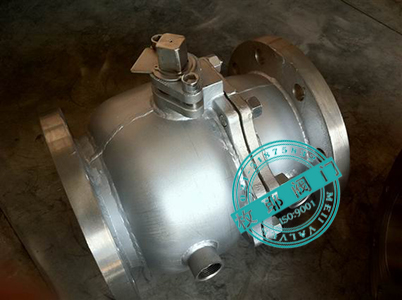

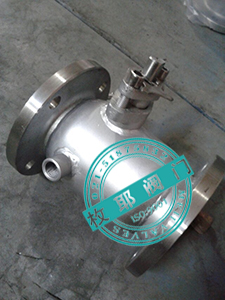

夾套保溫球閥BQ41F(H)產品實拍:

夾套保溫球閥BQ41F(H)檢測報告:
夾套保溫球閥BQ41F(H)使用說明:
       ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球);
       ②夾套保溫球閥BQ41F(H)安裝使用說明書下載
夾套保溫球閥BQ41F(H)應用業績:
       廈門翔鷺化工
