上海枚耶閥門有限公司主要銷售【氣動三通螺紋球閥Q614(5)F】，是目前國內較大的《球閥》在線銷售服務商。公司集成優質的氣動三通螺紋球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

氣動三通螺紋球閥Q614(5)F原理作用：

       分為"L型氣動內螺紋球閥"與"T型氣動螺紋球閥"，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

氣動三通螺紋球閥Q614(5)F性能特點：

       ①氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合；
       ②兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉；
       ③四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流；
       ④T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

氣動三通螺紋球閥Q614(5)F技術參數：

公稱通徑DN(mm)	10	15	20	25	32	40	50
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三段式分體式閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的±2%
可調范圍	250：1
配置執行機構	GT、AT、ST、SR系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

執行器型號	GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動三通螺紋球閥Q614(5)F部件材質：

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

氣動三通螺紋球閥Q614(5)F外形尺寸：

通徑DN	英寸"	連接尺寸
mm	inch (G)	L	L1	H	A
10	3/8	60	30	57	110
15	1/2	72	36	68	110
20	3/4	85	42	70	110
25	1	91	46	80	140
32	11/4	110	55	85	140
40	11/2	122	61	100	180
50	2	145	72	110	180

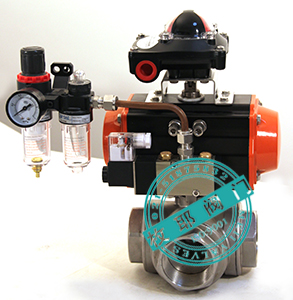

氣動三通螺紋球閥Q614(5)F產品實拍：

氣動三通螺紋球閥Q614(5)F檢測報告：

氣動三通螺紋球閥Q614(5)F使用說明：

       ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)；
       ②氣動三通螺紋球閥Q614(5)F安裝使用說明書下載。

氣動三通螺紋球閥Q614(5)F應用業績：
