  閥門系列  當前位置:閥門 >  閥門系列  > 球閥  > 氣動球閥
更新時間:2024-3-29 11:35:15
氣動法蘭三通球閥 產品名稱: 氣動法蘭三通球閥
產品類別: 氣動球閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

       上海枚耶閥門有限公司主要銷售【氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)】,是目前國內較大的《球閥》在線銷售服務商。公司集成優質的氣動法蘭三通球閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)原理作用:

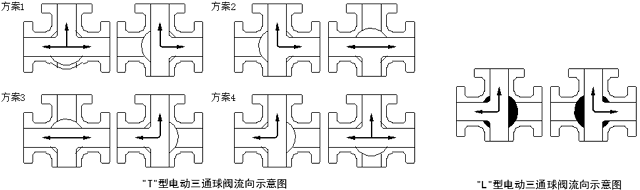

       是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換,任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種,可以滿足不同的經營工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷,氣動三通T型球閥實現把三條連通管道進行合流與分流。
氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)性能特點:
       氣動三通球閥具有結構緊湊,重量輕,密封性能好,維修方便等優點;控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。
氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)技術參數:
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
允許壓差(MPa) ≤公稱壓力
動作范圍 0~90°
閥體形式 二段分體式鑄造閥體
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式 法蘭式、螺紋式(適用于1/2"~2")
閥芯形式 三通球型閥芯
流量特性 近似快開特性
泄露量Q 軟密封:零泄露;金屬密封:按GB/T4213-92,小于額定KV0.01%
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)部件材質:
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

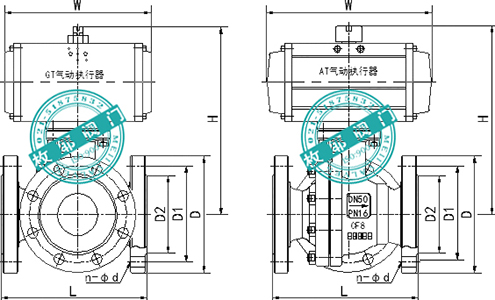

氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)外形尺寸:

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 150 150 180 200 220 240 260 280 320 380 440 550
L1 75 75 90 100 110 120 130 140 160 190 220 275
H 185 191 193 212 217 260 293 323 382 468 510 655
W 140 140 140 164 164 190 210 247 276 348 378 524
PN1.6MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 46 56 65 76 84 99 118 132 156 184 211 266
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22
PN2.5MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360
D1 65 75 85 100 110 125 145 160 190 220 250 310
D2 46 56 65 76 84 99 118 132 156 184 211 274
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26

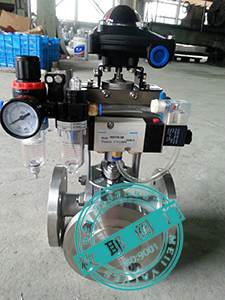

氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)產品實拍:

氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)檢測報告:
氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)使用說明:
       ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球);
       ②氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)安裝使用說明書下載。

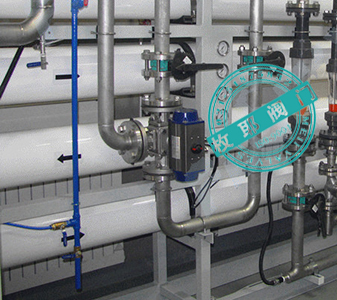

氣動法蘭三通球閥Q644(5)F(H)、ZSHL(T)應用業績:
