  閥門系列  當前位置:閥門 >  閥門系列  > 球閥  > 固定球閥
更新時間:2024-3-29 11:35:15
固定式球閥 產品名稱: 固定式球閥
產品類別: 固定球閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

       上海枚耶閥門有限公司主要銷售【固定式球閥Q(3)47F(H)】,是目前國內較大的《球閥》在線銷售服務商。公司集成優質的固定式球閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
固定式球閥Q(3)47F(H)原理作用:
       適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。固定球閥與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以固定式法蘭球閥的轉矩小、閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限制,是雙向。
       手動固定球閥有二段式和三段式兩種閥體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內,鋼圈后部沒有彈簧保證閥座緊貼球體,保持密封。上下閥桿均沒有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。
固定式球閥Q(3)47F(H)性能特點:
       ①O型固定式法蘭球閥采用固定球設計,相對運動部位均采用磨擦系數極小自潤滑材料,因而操作扭矩小,此外密封潤滑脂的長期密封,使得操作更加靈活;
       ②閥門采用高平臺結構,ISO5211連接標準,能使安裝電/氣動執行器更為專業化;
       ③O型固定球閥采用全通徑或縮徑設計,流通阻力小;
       ④金屬硬密封O型固定式法蘭球閥采用雙向金屬可動密封結構,具有自動補償及自潔功能,密封性能優越;
       ⑤O型固定式球閥采用固定球設計,并增加了預緊力彈簧,使得球閥具有自動泄壓功能;
       ⑥每個球閥都有兩個可動密封座,兩個方向都能密封,因而安裝時不須考慮介質的流向;
       ⑦具有防火防靜電結構,在閥桿與閥體及閥桿與球體之間設置導電彈簧,避免靜電打火點燃易燃介質。確保系統安全;
       ⑧耐火結構雙重保護,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構;
       ⑨自動泄壓結構,當滯留在閥門中腔的液體介質由于溫度升高而氣化,從而中腔壓力異常升高時,中腔介質能依靠本身的推力推動閥座而自動泄壓,從而確保閥門安全。
固定式球閥Q(3)47F(H)技術參數:
設計依據 國標系列 美標系列
設計標準 GB/T12237 AP16D ANSI B16.34
法蘭連接結構長度 GB/T12221 AP16D ANSI B16.10
結構長度(焊接) GB/T15188.1 AP16D ANSI B16.10
連接法蘭 GB/T9113 JB/T79 Hg20592 ANSI B16.5、B16.47
對焊端 GB/T12224 ANSI B16.25
試驗和檢驗 GB/T9092 AP16D AP1598
固定式球閥Q(3)47F(H)部件材質:
1 閥體 WCB A2116-WCB
2 彈簧 60Si2aMn AISI 9260
3 密封圈 PTFE PTFE
4 墊片 PTFE PTFE
5 排污螺母 25 A105
6 "0" 型密封圈 橡膠 橡膠
7 底蓋 25 A105
8 螺釘 35 A193-B7
9 固定軸 1Cr13 A276-410
10 滑動軸承 PTFE& PTFE&
11 球體 1C18Ni9Ti SS304
12 閥蓋 WCB A216-WCB
13 閥座 25 A105
14 閥桿 1Cr33 A276-410
15 螺柱 35CrMoA A193-B7
16 螺母 35 A194-2H
17 壓套 25 A105
18 填料 PTFE PTFE
19 支架 WCB A216-WCB
20 填料壓蓋 WCB A2116-WCB
21 鍵Key 45 AISI C 1045

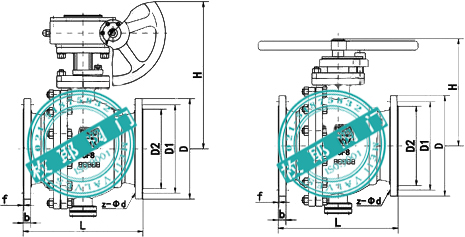

固定式球閥Q(3)47F(H)外形尺寸:

公稱壓力PN(Mpa) 公稱通徑DN(Mpa)
L D DI D2 b f Z-φd H(347型)
1.6 50 216 160 125 100 18 3 4-18
65 24l 180 145 120 18 3 4-18
80 283 196 160 136 20 3 8-18
100 306 215 180 165 20 3 8-18
125 356 245 2l0 185 22 3 8-18
150 394 280 240 2l0 24 3 8-23 305
200 467 336 296 266 26 3 12-23 398
250 53S 405 355 320 30 3 12-25 495
300 6l0 460 4l0 375 30 4 12-25 580
350 686 620 470 436 34 4 16-26 625
400 762 580 626 485 36 4 16-30 720
450 864 640 585 545 40 4 20-30 770
500 914 706 650 808 44 4 20-34 840
600 1067 840 770 718 48 4 20-41 920
700 1245 9l0 840 788 50 5 24-41 990
2.5 50 216 160 125 100 20 3 4-18
65 24l 180 145 120 22 3 8-18
80 288 195 180 135 22 3 8-18
100 305 230 190 160 24 3 8-23
126 38l 270 220 188 28 3 8-26
150 403 300 250 218 30 3 8-25 305
200 602 360 3l0 278 34 3 12-25 398
260 568 426 370 332 36 3 12-30 495
300 648 485 430 390 40 4 16-30 580
350 762 550 490 448 44 4 16-34 625
400 8S8 6l0 650 505 48 4 16-34 720
450 914 660 600 666 60 4 20-34 770
500 991 730 660 6l0 52 4 20-41 840
600 1143 840 770 718 56 5 20-41 920
700 1346 956 875 816 60 6 24-48 990
4.0 50 216 160 125 100 20 3 4-18
65 241 180 145 120 22 3 8-18
80 293 196 160 136 22 3 8-18
100 305 230 190 160 24 3 8-23
125 38I 270 220 188 28 3 8-25
150 403 300 250 218 30 3 8-25 305
200 602 376 320 282 38 3 12-30 398
250 568 445 385 345 42 3 12-34 495
300 648 5l0 450 408 46 4 16-34 580
350 762 570 5l0 466 52 4 16-34 625
400 838 656 685 636 68 4 16-41 720
450 914 680 610 560 60 4 20-41 770
500 991 755 670 612 62 4 20-48 840
600 1143 890 795 730 62 6 20-48 920
700 1346 996 900 835 68 5 24-54 990

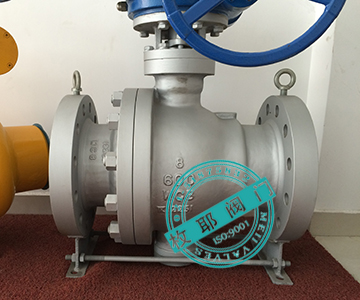

固定式球閥Q(3)47F(H)產品實拍:

固定式球閥Q(3)47F(H)檢測報告:
固定式球閥Q(3)47F(H)使用說明:
       ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球);
       ②固定式球閥Q(3)47F(H)安裝使用說明書下載

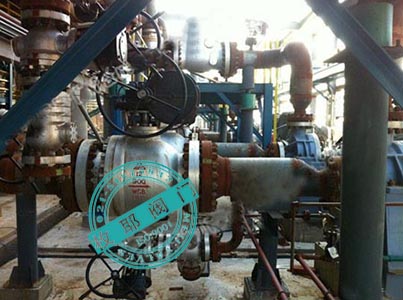

固定式球閥Q(3)47F(H)應用業績:
