  閥門系列  當前位置:閥門 >  閥門系列  > 球閥  > 液壓球閥
更新時間:2024-3-29 11:35:15
YJZQ液壓高壓球閥 產品名稱: YJZQ液壓高壓球閥
產品類別: 液壓球閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

       上海枚耶閥門有限公司主要銷售【液壓高壓球閥YJZQ】,是目前國內大的《球閥》在線銷售服務商。公司集成優質的液壓高壓球閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
液壓高壓球閥YJZQ簡介概述:
本閥適用于液壓系統和化工系統和各種管路上,作啟閉用
公稱壓力:PN 31.5MPa
試驗壓力:PS 48MPa
工作壓力:31.5MPa
工作溫度:-20~+60℃
適用介質:液壓油、水、一乙二醇及其它混合體

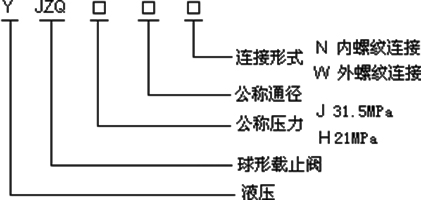

液壓高壓球閥YJZQ型號說明:

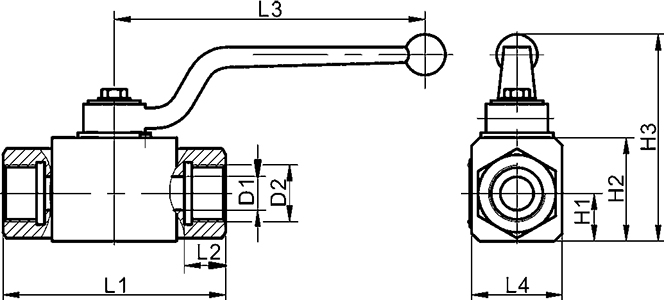

液壓高壓球閥YJZQ外形尺寸:

YJZQ系列高壓球閥內螺紋連接

型號

D1

D2

L1

L2

L3

L4

H1

H2

H3

YJZQ-J10N

Ф10

M18×1.5

78

14

105

32

16

36

76

YJZQ-J15N

Ф15

M22×1.5

86

16

147

38

19

45

80

YJZQ-J20N

Ф20

M27×2

108

18

185

48

25

55

101

YJZQ-J25N

Ф25

M33×2

116

20

185

57

28.5

64

111

YJZQ-J32N

Ф32

M42×2

136

22

240

75

37.5

84

134

YJZQ-J40N

Ф40

M48×2

148

24

240

85

42.5

95

165

YJZQ-J50N

Ф50

M64×2

180

26

240

104

52

112.5

180


YJZQ系列高壓球閥外螺紋連接

型號

D1

D2

D3

L1

L2

L3

L4

L5

H1

H2

H3

YJZQ-J10W

Ф10

Ф20

M27×1.5

94

16

2

105

32

16

36

76

YJZQ-J15W

Ф15

Ф22

M30×1.5

102

16

2

147

38

19

45

80

YJZQ-J20W

Ф20

Ф28

M36×2

124

18

2.5

185

48

25

55

101

YJZQ-J25W

Ф25

Ф35

M42×2

136

20

2.5

185

57

28.5

64

111

YJZQ-J32W

Ф32

Ф40

M52×2

150

20

2.5

240

75

37.5

84

134

YJZQ-J40W

Ф40

Ф50

M64×2

180

24

2.5

240

85

42.5

95

165

YJZQ-J50W

Ф50

Ф60

M72×2

210

26

2.5

240

104

52

112.5

180

液壓高壓球閥YJZQ產品實拍:

液壓高壓球閥YJZQ檢測報告:
液壓高壓球閥YJZQ使用說明:
       ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球);
       ②液壓高壓球閥YJZQ安裝使用說明書下載。
液壓高壓球閥YJZQ應用業績:
