上海枚耶閥門有限公司主要銷售【電動三片式螺紋球閥Q911F】，是目前國內最大的《球閥》在線銷售服務商。公司集成優質的電動三片式螺紋球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

電動三片式螺紋球閥Q911F原理作用：

       用于兩位切斷、調節的場合，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可運轉。電動內螺紋球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

電動三片式螺紋球閥Q911F性能特點：

       ①動作時間快，輸出穩定，可靠性高；
       ②結構簡單、體積小、重量輕；
       ③配套簡單，流通能力大。

電動三片式螺紋球閥Q911F技術參數：

公稱通徑DN	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片式精鑄閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
配置執行機構	可配HQ、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相  可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

電動三片式螺紋球閥Q911F部件材質：

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

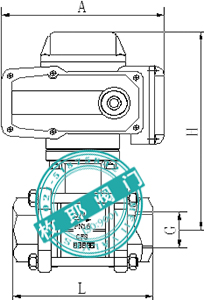

電動三片式螺紋球閥Q911F外形尺寸：

通徑DN	英寸"	連接尺寸
mm	inch	L(mm)	H	管螺紋G	重量(Kg)
10	3/8	60	57	3/8″	0.34
15	1/2	75	68	1/2″	0.47
20	3/4	80	70	3/4″	0.68
25	1	90	80	1″	1.2
32	11/4	110	85	11/4″	1.9
40	11/2	125	100	11/2″	2.7
50	2	144	110	2″	3.9
65	21/2	186	130	21/2″	7.1
80	3	206	150	3″	11.5
100	4	240	170	4″	20.5

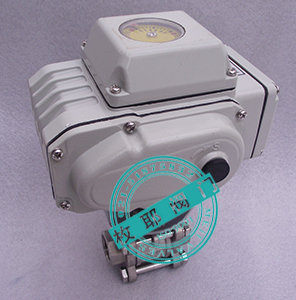

電動三片式螺紋球閥Q911F產品實拍：

電動三片式螺紋球閥Q911F檢測報告：

電動三片式螺紋球閥Q911F使用說明：

       ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)；
       ②電動三片式螺紋球閥Q911F安裝使用說明書下載。

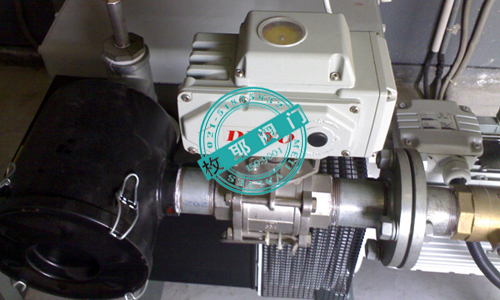

電動三片式螺紋球閥Q911F應用業績：
